SWP-CT80低功耗現場LCD顯示溫度變送控制器（電池供電）
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
SWP-CT80溫度現場變送控制器是新推出的現場變送單元。該變送器采用先進的低功耗CPU配合大屏幕LCD顯示，采用鋰電池供電，可提供長達二年以上的連續工作時間，免維護。采用鋁合金外殼進口的高精度的鉑電阻傳感器或熱電偶傳感器，抗腐蝕，抗過載，穩定性好，精度高，集測量顯示變送，控制，通訊為一體?？蓱?yīng)用于石油，化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制。
儀表技術指標：
測量范圍 -200℃～ 600℃
精 度 0.5%或0.2%
防爆類型 普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸 低功耗LCD顯示：Φ80×80
使用環境 相對濕度≤90%，溫度-10～50攝氏度
介質溫度 -20℃ ～ +70℃
防護等級 IP65
連接方式 M20×15mm或根據用戶要求
通訊功能 RS485或RS232通訊方式（波特率 1200～9600pbs）
工作原理圖
儀表通過溫度傳感器把溫度信號變?yōu)殡娦盘?hào)，再由前置放大器把些電信號放大濾波，送往CPU的A/D轉換模塊進行模擬量到數字量的變換。最后由CPU進行數據處理并顯示PWM輸出。
型號命名
| 型 號 | 代 碼 | 說 明 | ||||||
| SWP－CT80－ | □ | □ | □ | □ | □ | □ | ||
| 通訊 | 0 | 無通訊 | ||||||
| 2 | RS-232 | |||||||
| 8 | RS-485 | |||||||
| 輸出方式 | 00 | 無輸出 | ||||||
02 | 4～20mA | |||||||
| 過程連接方式和材料 | R | 外螺紋G1/2（不銹鋼 1Gr18Ni9Ti） | ||||||
G | 外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti） | |||||||
| 外殼類型 | A | 鋁外殼無現場指示，防護等級IP65 | ||||||
| 輸入類型、測量范圍 | 輸入類型 | 測量范圍 | ||||||
03 | K | 0 ～600 ℃ | ||||||
04 | E | 0 ～600 ℃ | ||||||
05 | T | -200～400 ℃ | ||||||
06 | J | 0 ～1200 ℃ | ||||||
09 | Pt100.1 | -199.9～199.9℃ | ||||||
10 | Cu50 | -50.0～150.0 ℃ | ||||||
11 | Cu100 | -50.0～150.0 ℃ | ||||||
| 傳感器長度 | L | 見外形結構圖，填上具體的數值，單位mm | ||||||
例：SWP－CT80－202R－A－03－（100）
現場溫度顯示控制表，帶RS－232通訊，4～20mA輸出，外螺紋G1/2
連接，溫度傳感器長度為100mm，鋁合金外殼無現場指示，防護等級IP65，測量范圍0～600℃。
*溫度變送器環境溫度＞60℃時請訂貨時注明

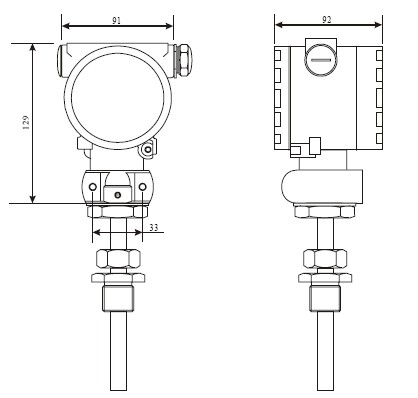

外形尺寸
產品實物圖
