虹潤NHR-D13系列單相LED顯示智能電量變送器
五位LED數碼顯示交流電壓、電流、功率因素、工頻周波、無功功率、單相功率、三相平衡功率輸入模擬量、RS485、RS232信號、累積電能脈沖輸出帶兩路報警功能模塊化設計，體積小，功耗低標準的35mmD
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
| 五位LED數碼顯示 交流電壓、電流、功率因素、工頻周波、無功功率、單相功率、三相平衡功率輸入 模擬量、RS485、RS232信號、累積電能脈沖輸出 帶兩路報警功能 模塊化設計，體積小，功耗低 標準的35mmDIN導軌卡式安裝 |
概述 本產品是一款高性價比的智能電參數變送器，采用大規模集成電路，以低功耗的微處理器為核心，帶五位LED數碼顯示及報警指示燈指示，配備按鍵操作更加方便。它應用數字采樣技術對單相電氣線路中的電壓、電流、有功、無功、功率因素、頻率、有功電能、無功電能及視在功率進行實時測量與顯示，并通過RS485/RS232接口或模擬量變送輸出接口對被測量電量數據進行遠傳，廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統中。 產品設計遵循電力儀表國標和行標GB/T22264-2008《安裝式數字電測量儀表》、JB/T10736-2007《低壓電動機保護器》、GB/T15576-2008《低壓成套無功補償裝置》、GB/T22387-2008《剩余電流動作繼電器》等標準。

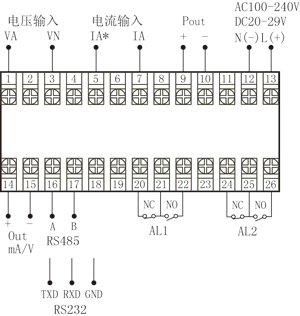

接線圖

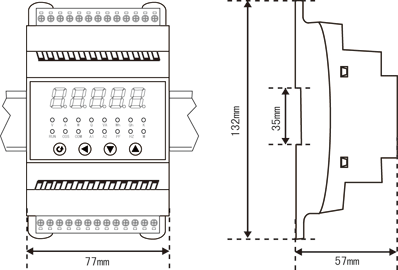

結構外型圖
技術參數
| 輸入 | |
| 輸入信號 | 交流0～600V輸入，600V以上由電壓互感器轉換為滿量程為100V的電壓輸入 |
| 交流0～5A輸入，5A以上由電流互感器轉換為滿量程為5A的電流輸入 | |
| 輸出 | |
| 輸出信號 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 輸出負載 | 電流型≤500Ω，電壓型≥250KΩ |
| 報警輸出 | 繼電器，容量：AC220V/2A，DC24V/2A |
| 通訊 | MODBUS-RTU協議，RS485傳輸距離≤1000米，RS232傳輸距離≤10米；信號傳輸率≤9.6kbps |
| 電源 | |
| 電源 | DC24V(±10%)，AC100-265V 50/60Hz |
| 功耗 | ≤5W |
| 其它參數 | |
| 絕緣阻抗 (輸入/輸出/電源之間) | ≥100MΩ（500VDC時） |
| 耐壓強度 (輸入/輸出/電源之間) | 1500Vrms（1 min，無火花） |
| 工作溫度 | 0～50℃（無凝露、無結冰） |
| 相對濕度 | 25%～85%RH |
| 保存溫度 | -10～60℃（無凝露、無結冰） |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 77*132*57mm(寬*高*深) |
| 傳輸精度 | 0.3%FS |
| 響應時間 | ≤1S |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
儀表選型
NHR-D13 -□-□-□-□-□-□ | ||||
| 位 | 規格 | |||
| 7 | <輸入>(從列表中選擇代碼) | |||
| 代碼 | 類型 | 代碼 | 類型 | |
| A | 交流電流(0-5A) | Eq | 無功電能 | |
| V | 交流電壓(0-600V) | VA | 視在功率 | |
| W | 有功功率 | Es | 視在電能 | |
| Ep | 有功電能 | COS | 功率因素 | |
| E3p | 三相平衡功率(不可切換) | Hz | 工頻周波 | |
| War | 無功功率 | 55 | 全切換 | |
| 8 | <輸入>(從列表中選擇代碼) | |||
| 代碼 | 類型 | |||
| X | 無輸出 | |||
| 0 | 4-20mA | |||
| 1 | 1-5V | |||
| 2 | 0-10mA | |||
| 3 | 0-5V | |||
| 4 | 0-20mA | |||
| 9 | <報警輸出>(從列表中選擇代碼) | |||
| 代碼 | 類型 | |||
| X | 無輸出 | |||
| 2 | 2限報警 | |||
| 10 | <通訊輸出>(從列表中選擇代碼) | |||
| 代碼 | 類型 | |||
| X | 無輸出 | |||
| D1 | RS485通訊(Modbus RTU) | |||
| D2 | RS232通訊(Modbus RTU) | |||
| 11 | <累積脈沖輸出>(從列表中選擇代碼) | |||
| 代碼 | 類型 | |||
| X | 無輸出 | |||
| PO | 累積脈沖輸出 | |||
| 12 | <電源> | |||
| 代碼 | 類型 | |||
| A | AC100-240V 50/60Hz | |||
| D | DC20-29V | |||
型號舉例：NHR-D13-V-0-2-X-X-A(V/0-500V)
單相LED顯示智能電量變送器，輸入信號為0-500V，輸出信號為4-20mA，帶兩路報警輸出，供電電源為AC100-265V。
備注：
輸出類型選擇累積脈沖輸出（按電壓、電流倍率的1倍計算）時，請在訂貨時注明清楚測量類型和脈沖常數；
電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚；
訂貨時請在選型后標注輸入量程范圍；
特殊功能可訂制。
