SWP-C80 SWP-C90 SWP-C40 SWP-C70 SWP-C10系列智能數顯表主要特點
SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。
可隨意改變儀表的輸入信號類型，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另
一種輸入信號，進一步提高了儀表的多用性與可靠性。
可帶串行通信輸出，各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
SWP-LED系列數字顯示控制儀/光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯
示），使測量值的顯示更為清晰直觀。
有多種外形尺寸，適用于各種測量控制場合。
儀表量程可自由設置。
SWP-LED系列數字顯示控制儀型譜表
| 型 號 | 代 碼 | 說 明 | |||||||||
| SWP - | □ □ □□－□ □－□□－□ □ －□ □ | 新系列 | |||||||||
| 外形特征 | C S | 橫式顯示儀表 豎式顯示儀表 | |||||||||
| 外形尺寸 | 1 4 7 8 9 | 48×48mm 96×48mm（橫），48×96mm（豎） 72×72mm 160×80mm（橫），80×160mm（豎） 96×96mm | |||||||||
| 控制作用 | 01 03 04 | 測量顯示 三位式控制 四限控制或四限報警輸出 | |||||||||
| 通訊方式 | □ | 參見"通訊方式" | |||||||||
| 輸出方式 | □ | 參見"變送輸出方式" | |||||||||
| 輸入類型 | □□ | 參見"輸入類型" | |||||||||
| 第一報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 第二報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||
供電方式 | W T | DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） | |||||||||
SWP-T801/SWP-ST801/SWP-T803/SWP-ST803/SWP-ST804系列智能光柱顯示儀、光柱控制儀主要特點
SWP-T80系列光柱儀表采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正。
可隨意改變儀表的輸入信號類型，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號，進一步提高了儀表的多用性與可靠性。
可帶串行通信輸出，各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示，顯示分辨率達101線），使測量值的顯示更為清晰直觀。
有160×80mm和80×160mm兩種外形尺寸，適用于各種測量控制場合。
香港昌暉自動化系統有限公司昌暉儀表量程可自由設置。
SWP-LED系列光柱測量顯示控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||
SWP - | □□□－□ □－□□- □ □ - □ □-□ | ||||||||||
外形特征 | T ST | 橫式光柱顯示儀、光柱控制儀表 豎式光柱顯示儀、光柱控制儀表（常用） | |||||||||
外形尺寸 | 8 | 160×80mm（橫），80×160mm（豎） | |||||||||
控制作用 | 010304 | 測量顯示三位式控制四限控制或四限報警輸出 | |||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||
輸出方式 | □ | 參見"變送輸出方式" | |||||||||
輸入類型 | □□ | 參見"輸入類型" | |||||||||
第一報警方式 | NHL | 無報警（可省略）上限控制/報警（四限控制/報警2H）下限控制/報警（四限控制/報警2L） | |||||||||
第二報警方式 | NHL | 無報警（可省略）上限控制/報警（四限控制/報警2H）下限控制/報警（四限控制/報警2L） | |||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||
顯示方式 | X | 橫式顯示儀表豎式顯示儀表 | |||||||||
★
輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 頻率輸入 | 0～5kHz |
★
全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～ 5V開方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5V開方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20 mA開方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA開方 |
★ 變送輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
★ 通訊方式
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 注1：C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
★
同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★ 注3：C70、C10無頻率信號輸入。

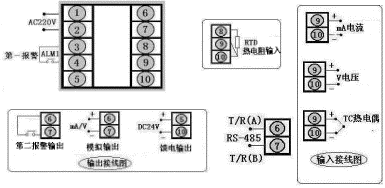

| 型號 | SWP-C803系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm |  |
| 型號 | SWP-T803系列（橫式） | |
| 儀表外形 |
儀表尺寸:160×80×140mm | |
| 型號 | SWP-S803系列 | |
| 儀表外形 |
儀表尺寸:80×160×140mm | |
| 型號 | SWP-T801系列（豎式） | |
| 儀表外形 |
儀表尺寸:80×160×140mm | |

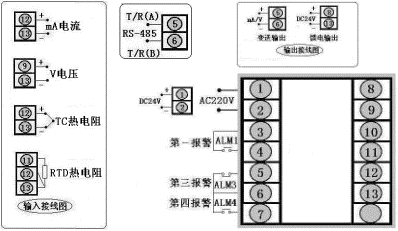

| 型號 | SWP-C401、C403系列（橫） | 接 線 圖 |
| 儀表外形 |
儀表尺寸:96×48×140mm |  |
| 型號 | SWP-S401、S403系列（豎） | |
| 儀表外形 |
儀表尺寸:48×96×140mm | |

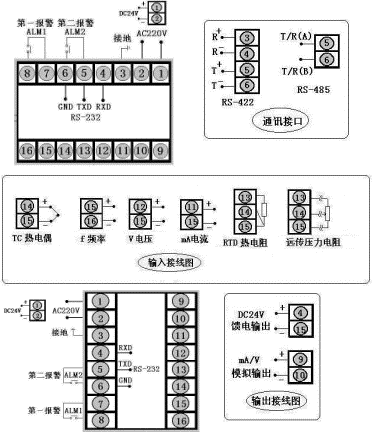

| 型號 | SWP-C901、C903系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:96×96×140mm |  |

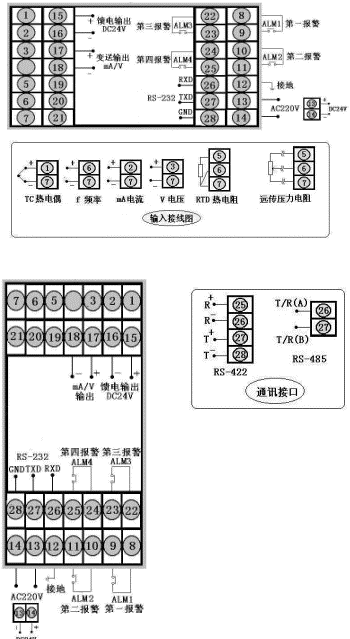

| 型號 | SWP-C701、C703系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:72×72×110mm |  |
| 型號 | SWP-C101、C103系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:48×48×110mm |  |
★ 數字顯示控制儀型號舉例：
例1、SWP-C801-00-23-N-P
顯示儀表，儀表無通訊和變送輸出，4-20mA（萬能）輸入，帶饋電DC24V輸出，儀表為外型為160×80mm
例2、SWP-C801-02-03-N
測量顯示，儀表無通訊，變送輸出為4-20mA，K分度號（萬能）輸入，儀表AC220V供電，儀表外型為160×80mm豎式
★ 光柱儀表型號舉例：
例1、SWP-T801-00-12-N-P
光柱測量顯示，儀表無通訊和變送輸出，4-20mA（萬能）輸入電，帶饋電DC24V輸出，儀表為外型為160×80mm橫式。
