Description
SWP-LCD-NLT（智能）天然氣流量顯示積算控制儀適用于在線測量天然氣的流量，將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量。
一、儀表特點
1、同時顯示天然氣流量測量系統的多個參數（如：時間、差壓、壓力、溫度、流量、積算量等），還可根據用戶要求顯示FZ、FG等，更有利于對生產工藝參數的監控。
2、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償?shù)姆e算要求。
3、新增加的掉電記錄功能可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累積值，防止人為或意外掉電造成累計值的偏差。

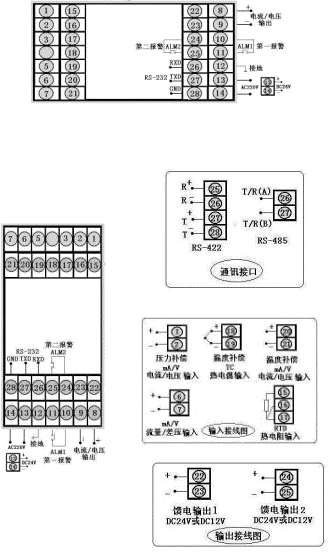

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）
| 型號 | SWP-LCD-NLT系列 | 接 線 圖 |
儀 表 外 形 |
開孔尺寸:152×76mm 重 量:400g |  |
開孔尺寸:76×152mm 重 量:400g |
三、SWP-LCD-NLT系列天然氣流量積算控制儀型譜表
| 型 號 | 代 碼 | 說 明 | ||||||||||||
| SWP-LCD-N | □ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ | 新一代大屏幕帶背光液晶顯示儀表 | ||||||||||||
| 儀表功能 | LT | 天然氣流量積算儀表 | ||||||||||||
| 外形尺寸 | 8 | 160×80mm（橫式）80×160mm（豎式） | ||||||||||||
| 控制作用 | 02 | 帶補償輸入 | ||||||||||||
| 通訊方式 | □ | 參見"通訊方式" | ||||||||||||
| 輸出方式 | □ | 參見"變送輸出方式" | ||||||||||||
| 流量信號類型 | □ | 參見"輸入類型" | ||||||||||||
| 壓力補償類型 | □ | 參見"輸入類型" | ||||||||||||
| 溫度補償類型 | □ | 參見"輸入類型" | ||||||||||||
| 第一報警方式 | NHL | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警） | ||||||||||||
| 第二報警方式 | NHL | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警） | ||||||||||||
| 第三報警方式 | NHL | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警） | ||||||||||||
| 饋電輸出 | NP2P | 無饋電輸出（可省略）單路DC24V饋電輸出雙路DC 24V饋電輸出 | ||||||||||||
| 供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | ||||||||||||
| 外形特征 | S | 豎式顯示儀表橫式顯示儀表（可省略） | ||||||||||||
★ 輸入類型
| 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 說 明 |
| A | 4 ～ 20 mA | -1999～99999 d | O | 脈沖-集電極開路 | 0～5KHz | 本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
| B | 0 ～ 10 mA | -1999～99999 d | G | Pt100 | -200～650℃ | |
| C | 1 ～ 5 V | -1999～99999 d | E | 熱電偶E型 | 0～1000 ℃ | |
| D | 0 ～ 5 V | -1999～99999 d | K | 熱電偶K型 | 0～1300 ℃ | |
| M | 0 ～ 20 mA | -1999～99999 d | R | PT100.1 | -1999～99999 d | |
| F | 脈 沖 | 0～5KHz | N | 無補償輸入 |
★ 通訊方式
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 變送輸出方式
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
| 輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
★型號舉例：
?、賁WP-LCD-NLT802-21-BC-HL－P－W－S
帶補償輸入，通訊方式RS-232，輸出方式為繼電器輸出，輸入類型為第一路0～10
mA，第二路1～5V，第一報警為上限報警，第二報警為下限報警，單路DC24V饋電輸出，DC24V供電，豎表。
?、赟WP-LCD-NLT802-82-AC-LH－N－T
帶補償輸入，通訊方式RS-485，輸出方式為4～20mA，輸入類型為第一路4～20mA，第二路1～5V，
第一報警為下限報警，第二報警為上限報警，無饋電輸出，AC90～265V供電（開關電源），橫表。
