Description
SWP系列智能計數表適用各種計數脈沖、長度測量和控制。
一、主要特點
1、高亮度LED數字顯示測量值
2、支持多機網絡通訊，通訊協議可任意自由設定
3、獨特的全開放式用戶自設定界面：輸出方式設定、報警方式設定
4、設定參數斷電永久保留及參數密碼鎖定
5、設定計數目標值
6、交直流開關電源供電方式
二、SWP-TC系列計數儀表接線圖

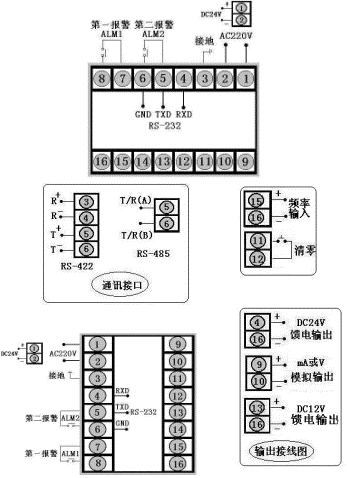

| 型號 | SWP-TC-C803系列 | 接 線 圖 |
| 儀表外形 |
開孔尺寸:152×76mm 重 量:400g |  |
| 型號 | SWP-TC-C803系列 | |
| 儀表外形 |
開孔尺寸:76×152mm 重 量:400g | |

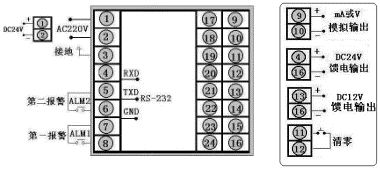

| 型號 | SWP-TC-C403系列 | 接 線 圖 |
| 儀表外形 |
開孔尺寸:45×92mm 重 量:240g |  |
| 儀表外形 |
開孔尺寸:44×92mm 重 量:240g | |

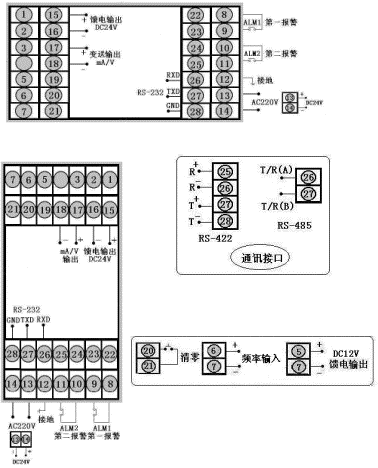

| 型號 | SWP-TC-C903系列 | 接 線 圖 |
| 儀表外形 |
開孔尺寸:68×68mm 重 量:240g |  |
三、SWP-TC系列計數儀表型譜表
型 號 | 代 碼 | 說 明 | |||||||||
SWP-TC- | □ □ □□ □ □ □ □ □ □ □ | SWP系列計數表 | |||||||||
外型特征 | CS | 橫式儀表豎式儀表 | |||||||||
外形尺寸 | 489 | 96×48mm，48×96mm160×80mm，80×160mm96×96mm | |||||||||
控制作用 | 0103 | 測量顯示三位控制 | |||||||||
通訊方式 | 0248 | 無通訊通訊協議為 RS-232通訊協議為 RS-422通訊協議為 RS-485 | |||||||||
輸出方式 | 01234567 | 無控制輸出繼電器觸點電流 4～20mA電流 0～10mA電壓 1～5V電壓 0～5VSCR-過零觸發脈沖SSR-固態繼電器 | |||||||||
輸入類型 | □ | A：集電極開路信號輸入（OC門）B：射級開路信號輸入（OE門）C：電平信號輸入D：開關量輸入/觸點信號（無源）E：電流型信號輸入 | |||||||||
第一報警方式 | NHL | 無報警（可省略）AL1上限報警AL1下限報警 | |||||||||
第二報警方式 | NHL | 無報警（可省略）AL1上限報警AL1下限報警 | |||||||||
顯示方式及饋電輸出 | N0.8P | 0.56 英寸 LED顯示（可省略）0.8 英寸 LED顯示DC 24V饋電輸出 | |||||||||
供電方式 | WT | DC24V供電AC90～260V供電（開關電源）AC220V供電 | |||||||||
以上C、E兩種輸入類型用戶訂貨時請?zhí)峁┹斎胄盘柕姆?。如電流信號輸入時是，要提供輸入信號為低時是多少毫安，輸入信號為高時是多少毫安。
