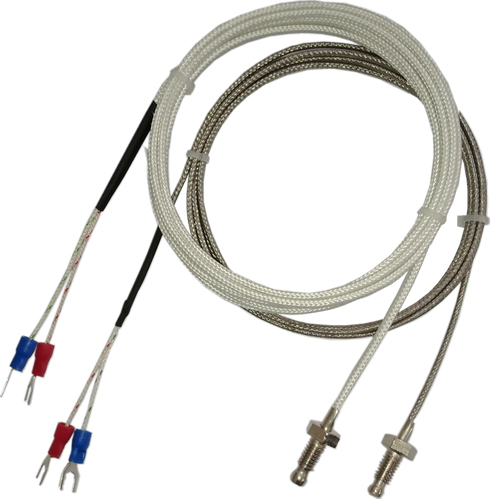

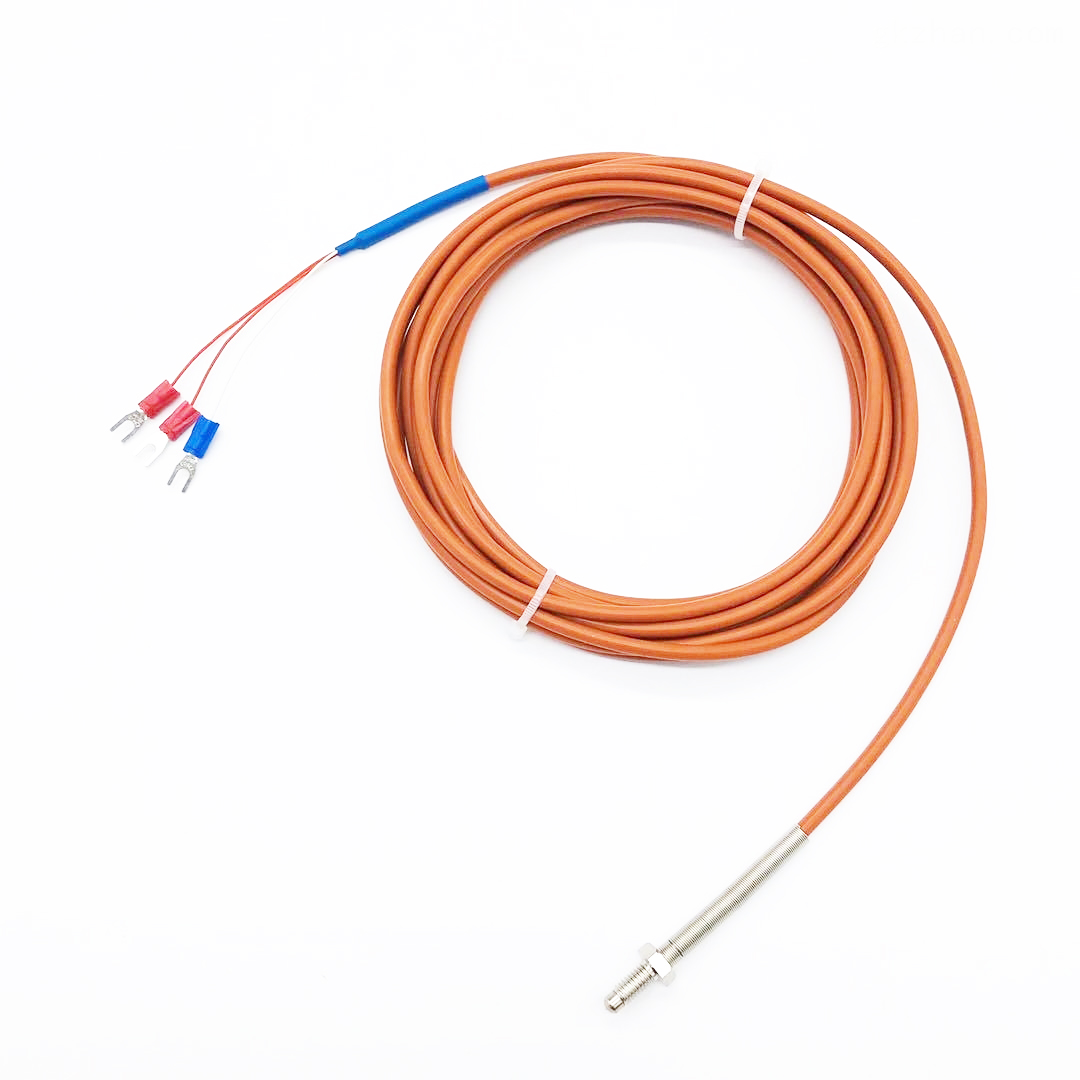

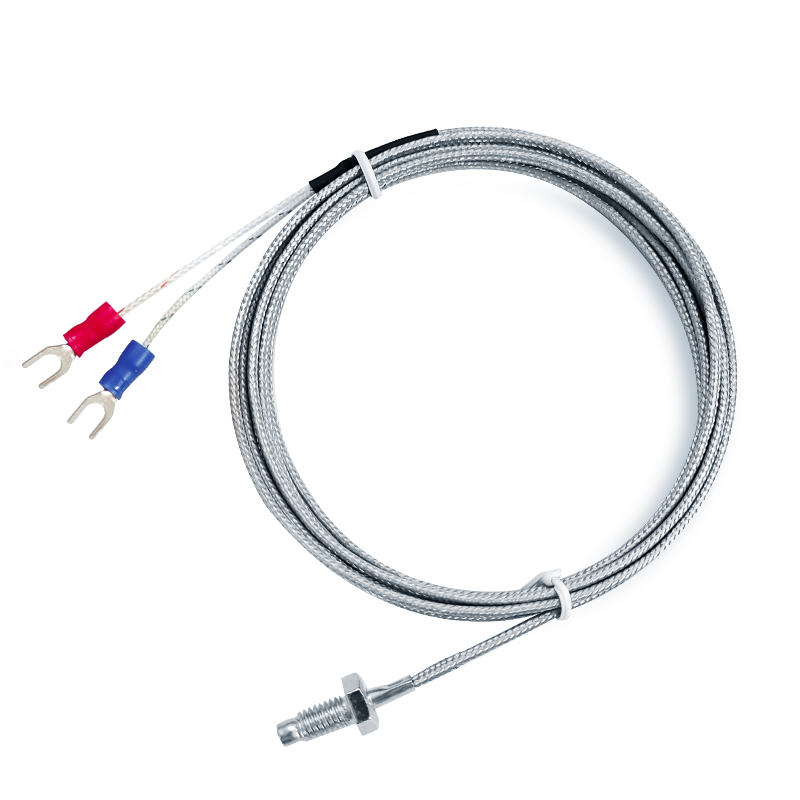

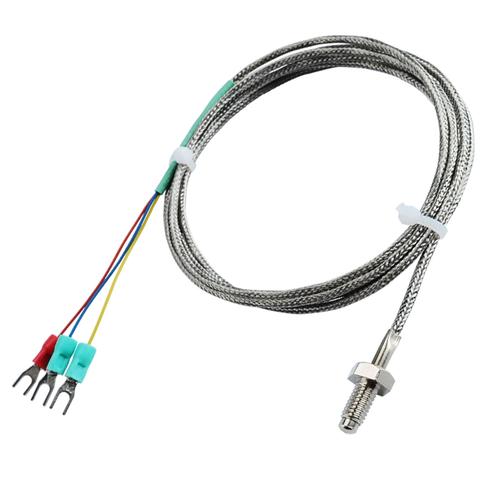

螺釘熱電阻
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、儀表概述：
微型螺釘熱電阻采用將鉑電阻元件燒結在聚四氟電纜外套管內的一種燒結工藝，元件在電纜內與外界可靠隔離、外用金屬構件將電纜端元件部分鎖在構件中，形成同一功能、同一尺寸的互換產品、端面熱電阻其密封特性比任何密封粘結劑密封的產品都可靠.端面熱電阻元件具有優越的抗振性。
二、測量原理：
微型螺釘熱電阻的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
三、適用場合：
熱電阻適用于狹小場所的溫度測量與控制。是紡織、滌綸等行業不可缺少的測量溫度裝置。
四、性能特點：
1、裝配簡單，更換方便；
2、壓簧式感溫元件，抗振性能好；
3、測溫范圍大；
4、機械強度高，耐壓性能好。
五、技術指標：
產品執行標準：
IEC751；
JB/T8623-1997；
JB/T8622-1997；
常溫絕緣電阻；
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V(直流)電極與外套管之間的絕緣電阻>100MΩ。
六、安裝注意事項：
對于熱電阻的安裝；應注意熱電阻的安裝使用中的幾個細節；有利于測溫準確,安全可靠及維修方便,而且不影響設備運行和生產操作.要滿足以下要求,在選擇對熱電阻的安裝部位和插入深度時要注意以下2點:
1、帶有保護套管的熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電阻應該有足夠的插入深度:
a、當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管。
b、假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為1000mm,熱電阻插入深度500mm即可。
c、對于測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處（垂直安裝或傾斜安裝）.如被測流體的管道直徑是100毫米,那熱電阻插入深度應選擇50~100毫米（應考慮到安裝底座或法蘭的尺寸）。
d、對于高溫高壓和高速流體的溫度測量（如主蒸汽溫度）,為了減小保護套管對流體的阻力和防止保護套管在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電阻.淺插式的熱電阻保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電阻的標準插入深度為100mm。
2、為了使熱電阻的測量端與被測介質之間有充分的熱交換,應選擇合理測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電阻。
七、號及規格：
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材料 | 規格 |
WRET-01/02 | E | -40-250 | ?。?S | 1Cr18Ni9Ti | 150 200 250 300 350 400 450 |
WRET-01/02 | ?。?S | ||||
WRET-01/02 | ?。?0S | ||||
WZPT-01/02 | Pt100 | -200-250 | ?。?S | ||
WZPT-01/02 | ＜8S | ||||
WZPT-01/02 | ?。?0S |
注熱電偶I級、熱電阻A級按協議訂貨。
