Description
一、產品簡介
智能變送器是日本橫河電機株式會社九十年代中期最新推出的產品，率先采用真正的數字化傳感器—單晶硅諧振式傳感器，開創了變送器的新時代，產品具有更高的精度、穩定性、可靠性，自推向市場，深受各界好評。為迎接現場總線時代的來臨，我們已推出經基金會測試認證的符合FF 標準的現場總線變送器。
 |  |  |  |
二、先進的工作原理
圖1 硅諧振梁的結構

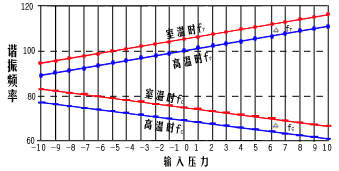

采用微電子加工技術（MEMS)在一個單晶硅芯片表面的中心和邊緣制作 兩個形狀、尺寸、材質完全一致的Ｈ形狀的諧振梁，諧振梁在自激振蕩 回路中作高頻振蕩（如圖1）。 單晶硅片的上下表面受到的壓力不等時，將產生形變，導致中心諧振梁 因壓縮力而頻率減小，邊緣諧振因受拉伸力而頻率增加（如圖２）。
兩頻率之差信號直接送到CPU進行數據處理，然后 （１）經D/A轉換成4-20mA輸出信號，通訊時疊加Brain或Hart數字信號； （２）直接輸出符合現場總線（Fieldbus Foundation TM）標準的數字信號。
圖1 硅諧振梁的結構
三、優異的性能
靜壓影響忽略不計
當加有靜壓（工作壓力）時，兩形狀、尺寸、材質完全一致的諧振梁形變相同， 故頻率變化也一致，故偏差自動清除（公式和圖類似溫度影響）。
單向過壓特性?xún)?yōu)異

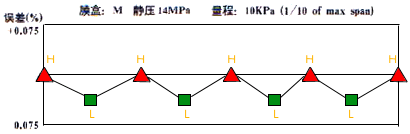

接液膜片與膜盒本體采用獨創的波紋加工技術，使外部壓力增大到某一數值時， 接液膜片能與本體完全接觸，硅油傳遞給傳感器的壓力不再隨外力的增加而增 加，從而達到對傳感器的保護作用。（圖4）、（圖5）所示為ＥＪＡ過壓特性。

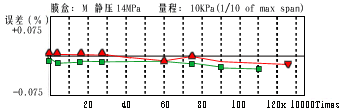

圖5 對于過壓的長期穩定性

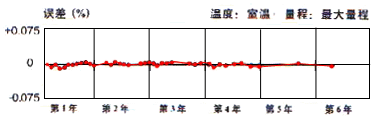

圖6 長期穩定性
四、安裝靈活，使用方便
安裝靈活

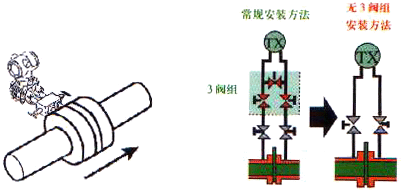

可無需支架，直接安裝（如圖7）； 常規使用，無需三閥組（如圖8）。
 | |
| 圖7 無需支架直接安裝 | 圖8 無需三閥組安裝 |
組態靈活簡便
可通過計算機或手操器對變送器組態，也可通過變送器上的量程設置按鈕和調零按鈕，進行現場調整（如圖9）。
圖9 BT2000與EJA
