虹潤NHR-M35智能開關量隔離器
單通道、雙通道。觸點開關，接近開關輸入。繼電器，晶體管輸出。輸入-電源、輸出-電源磁隔離輸入-輸出光電隔離。模塊化設計，體積小，功耗低。插拔式端子，便于安裝、維護。標準的35mmDIN導軌卡式安裝。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
 |  單通道、雙通道。 觸點開關，接近開關輸入。 繼電器，晶體管輸出。 輸入-電源、輸出-電源磁隔離輸入-輸出光電隔離。 模塊化設計，體積小，功耗低。 插拔式端子，便于安裝、維護。 標準的35mmDIN導軌卡式安裝。 |
概述
將接收來的開關量輸入信號轉換成隔離的開關量信號輸出，為外部系統提供所需的開關量控制或報警信號。它具有輸入狀態檢測指示，可進行正反向控制。可以與單元組合儀表及DCS、PLC等系統配套使用。

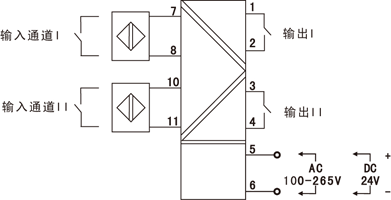

接線圖

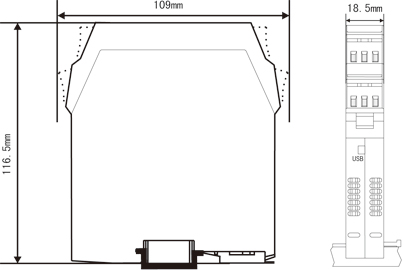

結構外型圖
技術參數
| 輸入 | ||
| 輸入信號 | 觸點開關、接近開關(頻率≤5KHZ) | |
| 配電電壓 | ≈8V(開路時) | |
| 短路電流 | ≈8mA | |
| 輸出 | ||
| 輸出信號 | 繼電器或晶體管輸出 | |
| 繼電器輸出 | 容量：DC30V/2A，AC125V/0.6A | |
| 繼電器響應時間 | ≤5ms | |
| 晶體管輸出電壓 | 集電極輸出時：高電平VCC（≤30V），低電平≤2.5V 發射極輸出時：高電平VCC-2.5V，低電平≤0.5V | |
| 輸入和輸出特性（設置為同相控制時） | ||
| 現場開關閉合或輸入回路電流＞2.1mA，輸出繼電器或晶體管導通，通道綠色指示燈亮。 | ||
| 現場開關開路或輸入回路電流＜1.2mA，輸出繼電器或晶體管不導通，通道紅色指示燈亮。 | ||
| 輸入和輸出反相控制設置 | ||
| 由面板撥碼開關J5設置(詳見隨機說明書) | ||
| 電源 | ||
| 電源 | DC24V(±10%)，AC100-265V，50/60Hz | |
| 功耗 | DC24V，單路輸出功耗：≤0.8W，雙路輸出功耗：≤1.2W AC100-265V， 單路輸出功耗：≤1.0W，雙路輸出功耗：≤1.4W | |
| 其它參數 | ||
| 絕緣電阻 (輸入/輸出/電源之間) | ≥100MΩ(500VDC時) | |
| 絕緣強度 (輸入/輸出/電源之間) | 1500Vrms (1 min，無火花) | |
| 工作溫度 | 0～50℃（無凝露、無結冰） | |
| 相對濕度 | 25%～85%RH | |
| 保存溫度 | -10～60℃（無凝露、無結冰） | |
| 安裝方式 | 35mmDIN導軌安裝 | |
| 安裝尺寸 | 18.5*109*116.5mm(寬*高*深) | |
| 重量 | 約140克 | |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） | |
| 適用現場設備 | 觸點開關、接近開關 | |
儀表選型
| 7 | 8 | 9 | 10 | 11 | |||||||||
| M3 系列智能開關量轉換器 NHR-M35 | - | □ | / | □ | - | □ | / | □ | - | □ | |||
| 位 | 規格 | 注釋 | | | / | | | | | ↓ □ | | | | | | | | | | | | | ↓ □ | / | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | ↓ A D | ||||
| 7/8 | <輸入> | ||||||||||||
| 輸入I/輸入II(從列表中選擇代碼) | |||||||||||||
| 代碼 | 類型 | ||||||||||||
| X | 無輸入 | ||||||||||||
| 36 | 開關量 | ||||||||||||
| 9/10 | <輸出> | ||||||||||||
| 輸出I/輸出II(從列表中選擇代碼) | |||||||||||||
| 代碼 | 類型 | ||||||||||||
| X | 無輸出 | ||||||||||||
| K1 | 繼電器接點 | ||||||||||||
| K2 | 晶體管 | ||||||||||||
| 11 | <電源> | ||||||||||||
| AC100-265V 50/60Hz | |||||||||||||
| DC24V（±10%） | |||||||||||||
備注：開關量輸入類型有分觸點型、TTL型、電流型三種，訂貨時請在選型后標注輸入類型。
型號舉例：NHR-M35-36/36-K1/K1-D
三端子智能開關量轉換器，雙路輸入/輸出都為繼電器接點信號，供電電源為DC24V。
