虹潤NHR-M32智能溫度變送器
單通道、雙通道。熱電阻、熱電偶、毫伏輸入。模擬量、RS485、繼電器接點信號輸出。輸入-電源、輸出-電源磁隔離輸入-輸出光電隔離。傳輸精度(20℃)：0.2%FS±1字。模塊化設計，體積小，功耗低。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
 |  單通道、雙通道。熱電阻、熱電偶、毫伏輸入。模擬量、RS485、繼電器接點信號輸出。輸入-電源、輸出-電源磁隔離輸入-輸出光電隔離。 傳輸精度(20℃)：0.2%FS±1字。模塊化設計，體積小，功耗低。全智能，數字化，可編程。插拔式端子，便于安裝、維護。標準的35mmDIN導軌卡式安裝。 |
概述
將現場的熱電阻或熱電偶信號經過隔離放大處理，轉換為與溫度成線性的直流信號輸出至控制系統，用作熱電偶溫度變送時，具有冷端溫度自動補償功能。
可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統 的抗干擾能力，保證系統的穩定性和可靠性?？蓭б壕э@示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、單位及通道號。

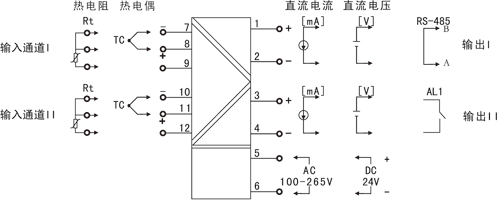

接線圖

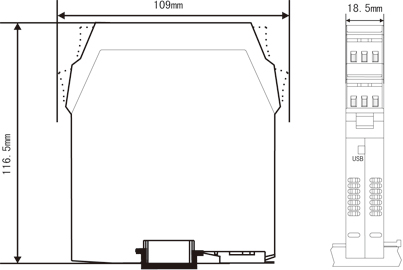

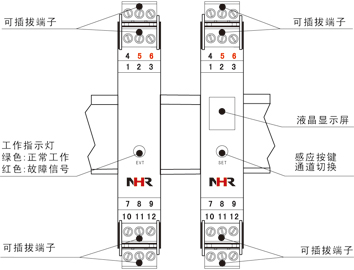

結構外型圖
|
技術參數
| 輸入 | |
| 輸入信號 | 熱電阻、熱電偶、毫伏信號(訂貨時確定或配置編程器自行編程) |
| 輸出 | |
| 輸出信號 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V,0-10V |
| 輸出負載 | 4-20mA，0-10mA，0-20mA負載電阻RL≤500Ω， 1-5V，0-5V負載電阻RL≥250KΩ，0-10V負載電阻RL≥500KΩ (需要更高負載能力時，請?jiān)谟嗀洉r說明) |
| 報警輸出 | 繼電器，容量：DC30V/2A，AC125V/0.6A |
| 通訊 | MODBUS-RTU協議，RS-485傳輸距離≤1000米。 |
| 電源 | |
| 電源 | DC24V(±10%)，AC100-265V(50/60Hz) |
| 功耗 | DC24V，單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W AC100-265V，單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W |
| 其它參數 | |
| 絕緣電阻 (輸入/輸出/電源之間) | ≥100MΩ（500VDC時） |
| 絕緣強度 (輸入/輸出/電源之間) | 1500Vrms (1 min，無火花) |
| 工作溫度 | 0～50℃(無凝露、無結冰) |
| 相對濕度 | 25%～85%RH |
| 保存溫度 | -10～60℃(無凝露、無結冰) |
| 溫度漂移 | 0.0075%FS/℃ |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 18.5*109*116.5mm (寬*高*深) |
| 傳輸精度 | 0.2%FS±1字 |
| 最小分辨率 | 0.1℃ |
| 響應時間 | 單路≤0.5S，雙路≤1S |
| 重量 | 約140克 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
| 適用現場設備 | 二三線制熱電阻、熱電偶、毫伏信號傳感器 |
儀表選型
| 7 | 8 | 9 | 10 | 11 | 12 | ||||||||||||
| M3 系列溫度變送器 NHR-M32 | - | □ | - | □ | / | □ | - | □ | / | □ | - | □ | |||||
| 位 | 規格 | 注釋 | | | | | | | | | | ↓ □ | / | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D | |||||||
| 7 | <顯示方式> | ||||||||||||||||
| 無顯示 | |||||||||||||||||
| 液晶顯示 | |||||||||||||||||
| 8/9 | <輸入> | ||||||||||||||||
| 通道I/通道II (從列表中選擇代碼) | |||||||||||||||||
| 代碼 | 類型 | ||||||||||||||||
| 00 | 熱電偶B（400～1800℃） | ||||||||||||||||
| 01 | 熱電偶S（0～1600℃） | ||||||||||||||||
| 02 | 熱電偶K（0～1300℃） | ||||||||||||||||
| 03 | 熱電偶E（0～1000℃） | ||||||||||||||||
| 04 | 熱電偶T（-200.0～400.0℃） | ||||||||||||||||
| 05 | 熱電偶J（0～1200℃） | ||||||||||||||||
| 06 | 熱電偶R（0～1600℃） | ||||||||||||||||
| 07 | 熱電偶N（0～1300℃） | ||||||||||||||||
| 08 | F2（700～2000℃）不可切換 | ||||||||||||||||
| 09 | 熱電偶Wre3-25（0～2300℃） | ||||||||||||||||
| 10 | 熱電偶Wre5-26（0～2300℃）不可切換 | ||||||||||||||||
| 11 | 熱電阻Cu50（-50.0～150.0℃） | ||||||||||||||||
| 12 | 熱電阻Cu53（-50.0～150.0℃）不可切換 | ||||||||||||||||
| 13 | 熱電阻Cu100（-50.0～150.0℃） | ||||||||||||||||
| 14 | 熱電阻Pt100（-200.0～650.0℃） | ||||||||||||||||
| 15 | 熱電阻BA1（-200.0～600.0℃） | ||||||||||||||||
| 16 | 熱電阻BA2（-200.0～600.0℃） | ||||||||||||||||
| 17 | 0～400Ω線性電阻 全量程 | ||||||||||||||||
| 19 | 30-350Ω遠傳電阻 全量程 | ||||||||||||||||
| 20 | 0-20mV 全量程 | ||||||||||||||||
| 22 | 0-100mV 全量程 | ||||||||||||||||
| X | 通道II無輸入時選擇 | ||||||||||||||||
| 10/11 | <輸出> | ||||||||||||||||
| 輸出I/輸出II (從列表中選擇代碼) | |||||||||||||||||
| 代碼 | 類型 | 代碼 | 類型 | ||||||||||||||
| X | 無輸出 | 4 | 0-20mA | ||||||||||||||
| 0 | 4-20mA | 5 | 0-10V(不可切換) | ||||||||||||||
| 1 | 1-5V | K1 | 繼電器接點(僅限于輸出II） | ||||||||||||||
| 2 | 0-10mA | D1 | RS485通迅(僅限于輸出I) | ||||||||||||||
| 3 | 0-5V | (Modbus RTU) | |||||||||||||||
| 12 | <電源> | ||||||||||||||||
| AC100-265V，50/60Hz | |||||||||||||||||
| DC24V （±10%） | |||||||||||||||||
型號舉例：
NHR-M32-X-02/02-0/0-A (K/0～1300℃)
三端子溫度變送器不帶液晶顯示，雙路輸入信號為Ｋ偶，雙路輸出信號為4-20mA，供電電源為AC100-265V，K偶的輸入量程范圍為0～1300℃（注：訂貨時請?jiān)谶x型后標注輸入量程范圍。特殊功能可訂制）
