Description
雙全屬溫度計的溫度檢測元件是由兩種不同熱膨脹系數的全屬片結合在一起制成的，其一端焊接固定，另一端連接指針軸。當溫度變化時，雙全屬元件曲率產生交化，
通過指針軸帶動指針偏轉，從而在刻度盤上指示溫度的變化。作為就地顯示，應優先選用雙全屬溫度計。
熱電偶是利用一對不同的導電材料，其一端相互連接，感受被測溫度，另一端與測量儀表相連，利用熱電效應實現溫度測量的一種溫度傳感器。
熱電阻是利用全屬電阻值隨溫度變化的特性實現溫度測量的一種溫度傳感器。
作為雙全屬溫度計系列，它包括了雙全屬熱電阻（偶）一體化溫度計和雙全屬熱電阻（偶）一體化溫度交送器。將熱電阻（偶）和雙全屬元件安裝在同一個保護管內做成雙全屬熱電阻（偶）一體化溫度計；將熱電阻（偶）和雙全屬元件安裝在同一個保護管內，并將溫度變送模塊安裝在其上的接線盒里，做成雙全屬熱電阻（偶）一體化溫度變送器。
特點
抽芯式雙全屬溫度計，表頭與溫度檢測元件連在一起，更換方便，無需停車。
萬向型（可調角型）雙全屬溫度計，可根據需要調整為徑向、軸向或任意角度，便于工程設計和使用。
電接點雙全屬溫度計采用齒輪傳動式調整設定值，并具有良好的密封性和防震作用；對于防爆型電接點雙全屬溫度計，調整設定值時無需打開接線盒。
雙全屬熱電阻（偶）一體化溫度計，除現場指示外，還可傳輸熱電阻和熱電偶信號。
雙全屬熱電阻（偶）一體化溫度變送器，除現場指示外，還可輸出4~20mA信號，
根據需要，還可增加HART信號。
主要技術指標
測量范圍：－60～500℃
顯示精度等級：1.5級
遠傳電信號偏差：
a.
分度號：E（鎳鉻—銅鎳）允許偏差±2.5℃或0.75%t
b. 分度號：K（鎳鉻—鎳硅）允許偏差±2.5℃或0.75%t
c.
分度號：Pt100（鉑電阻）允許偏差：
A級; ±（0.15+0.002∣t∣）
B級;
±（0.30+0.005∣t∣）
d.
帶溫度變送器的基本誤差：Δ=Δ1±0.5%FS
Δ1為熱電偶（阻）允差對應輸出基本誤差
FS為測量范圍
溫度變送器傳送方式：二線制（4～20mA）
變送器工作電源電壓最低12V，最高35V，額定工作電壓24V
正常工作環境：
a.
環境溫度：－25℃～80℃（危險場所不高于70℃）
b. 相對濕度：5%～95%
c.
機械振動：f≤55Hz,振幅<0.15mm
d.
周圍空氣中不含有引起變送器腐蝕的介質
環境溫度影響：≤0.05%/1℃

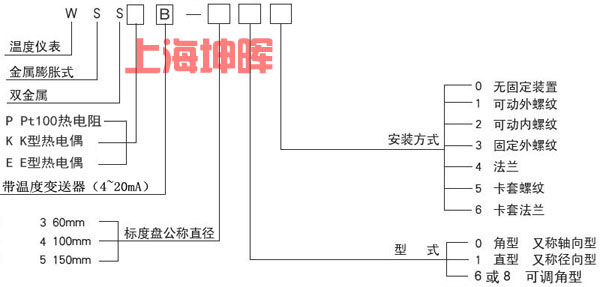

選型代碼
備注：溫度變送器輸出4~20mA 為出廠默認。若需要其他輸出參數請額外注明
型號及規格
| 型號 | 分度號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 插入長度 |
| WSSEB-401 | E | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1．5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | 150 200 300 400 500 750 1000 |
| WSSEB-501 | |||||
| WSSEB-411 | |||||
| WSSEB-511 | |||||
| WSSEB-481 | |||||
| WSSEB-581 | |||||
| WSSPB-401 | Pt100 | ||||
| WSSPB-501 | |||||
| WSSPB-411 | |||||
| WSSPB-511 | |||||
| WSSPB-481 | |||||
| WSSPB-581 | |||||
| WSSXEB-401 | E | ||||
| WSSXPB-401 | Pt100 | ||||
| WSSXEB-411 | E | ||||
| WSSXPB-411 | Pt100 | ||||
| WSSXEB-481 | E | ||||
| WSSXPB-481 | Pt100 |
注：熱電偶I級，熱電阻A級按協議訂貨；保護管其余材質根據協議訂貨
