WR、WZ系列可卸式熱電偶、熱電阻
可卸式熱電偶、熱電阻上節帶可動式固定螺紋，可在360°方向任意安裝。維修時可拉上節及元部分，不需卸壓停機，故有使用方便的優點。
特點 可配高、中、低各種安裝套管?！ 夯墒礁袦卦Y(jié)構及外形尺寸
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
可卸式熱電偶、熱電阻上節帶可動式固定螺紋，可在360°方向任意安裝。維修時可拉上節及元部分，不需卸壓停機，故有使用方便的優點。
特點
可配高、中、低各種安裝套管。
壓簧式感溫元件
結構及外形尺寸

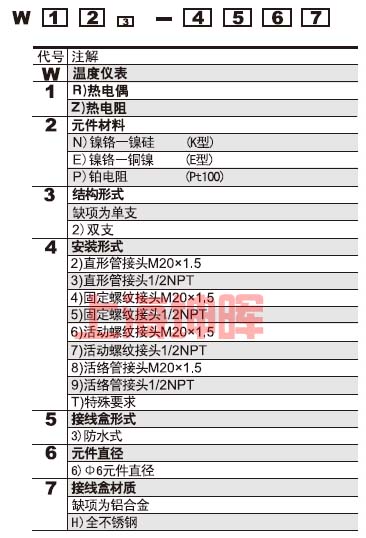

型號表示
型號與規格
| 型號 | 圖示 | 備注 |
| WRN-236 WRE-236 WZP-236 WRN-336 WRE-336 WZP-336 |  | 直行管接頭 |
| WRN-436 WRE-436 WZP-436 WRN-536 WRE-536 WZP-536 |  | 固定螺紋管接頭 |
| WRN-636 WRE-636 WZP-636 WRN-736 WRE-736 WZP-736 |  | 活動螺紋管接頭 |
| WRN-836 WRE-836 WZP-836 WRN-936 WRE-936 WZP-936 |  | 活絡管接頭 |
注：可供雙支產品
◆WR系列可卸式隔爆熱電偶
特點：
頂擠式防松結構
可卸式可配多種高、中、低壓熱安裝套管
壓簧式感溫元件
主要技術指標
| 型號 | 分度號 | 防爆等級 | 保護管材料 | 使用溫度 | 精度等級 |
| WRNK | K | dIIBT4 dIICT6 | GH3030 INCONEL600 | 0~1000℃ | II |
| 0~800℃ | |||||
| WREK | E | dIIBT4 dIICT6 | 316L 1Cr18Ni9Ti | 0~700℃ | |
| WRFK | J | dIIBT4 dIICT6 | 316L 1Cr18Ni9Ti | 0~600℃ | |
| WRCK | T | dIIBT4 dIICT6 | 316L 1Cr18Ni9Ti | 0~300℃ |
注：I級精度須在訂貨時注明

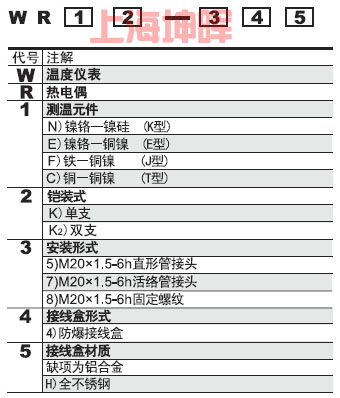

可卸式隔爆熱電偶型號表示
型號與規格
| 型號 | 圖示 | 外露部分 | 長度 | |
| 形式 | Lo | L | ||
| WRNK-54 WREK-54 WRFK-54 WRCK-54 |  | 直行管接頭 | 150 | 250 300 350 400 450 550 650 750 900 1150 |
| WRNK-74 WREK-74 WRFK-74 WRCK-74 |  | 活絡管接頭 | 150 (100) (200) (250) | |
| WRNK-84 WREK-84 WRFK-84 WRCK-84 | | 固定螺紋管接頭 | 50 | 250 300 350 400 450 550 650 750 900 1150 |
注：可供雙支產品
◆WZ系列可卸式隔爆熱電阻
特點：
大空腔接線盒、頂擠式防松結構
可卸式可配多種高、中、低壓熱安裝套管
壓簧式感溫元件

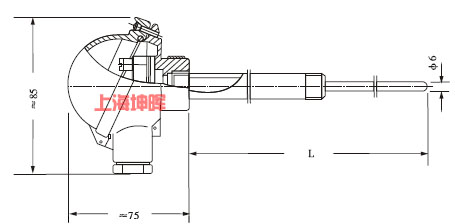

結構和外形
主要技術指標
| 型號 | 允許等級 | 防爆等級 | 鎧裝保護管材料 | 使用溫度（℃） |
| WZPK WZPK2 | A或B | dIIBT4 dIICT6 | 316L 1Cr18Ni9Ti | -200~500 |

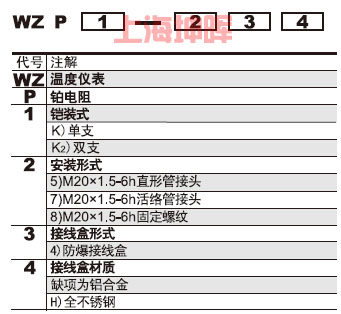

WZ系列可卸式隔爆熱電阻型號表示
型號與規格
| 型號 | 圖示 | 備注 |
| WZPK-54 WZPK2-54 | | 直行管接頭 |
| WZPK-74 WZPK2-74 | | 活絡管接頭 |
| WZPK-84 WZPK2-84 | 固定螺紋管接頭 |
注：可供雙支產品
熱安裝套管型號與規格
| 型號 | 圖示 | M | D | L | 材料 | 備注 |
| TG-922 |
| M20×1 | Φ22 | 50 100 150 | 0Cr18Ni12MO2Ti | |
| TG-918 |
| Φ18 | 50 100 150 200 250 300 | 1Cr18Ni9Ti | ||
| TG-216 TG-216G |
TG-216G保護管螺紋T=ZG1" S=36 測溫范圍-200~260℃、公稱壓力：≤2MPa、流速≤9m/s | Φ16 | 50 100 150 200 250 300 350 400 450 500 | |||
| TG-415 |
| Φ15 | 150 200 250 | 法蘭標準 GB9116.13-88 | ||
| TG-418 |
| Φ18 | 150 200 250 300 350 400 450 500 |
