Description
鎧裝型液位變送器它可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式，可適用于 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可廣泛適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制以及各種工業過程中的檢測控制。
鎧裝型液位變送器特點
結構簡單：無任何可動或彈性元件，因此可靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
鎧裝型液位變送器技術參數
有效檢測范圍：0-0.2-30m
精 度：0.5級、1級、1.5級
承壓范圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、堿、鹽或?qū)鬯姆蚁o(wú)腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度
選型表
WP736 | 鎧裝型液位變送器 | ||||||
代號 | 量程范圍 | ||||||
X | 0~1.5m…30mH2O | ||||||
代號 | 精度等級 | ||||||
| J3 | 0.3 | ||||||
J5 | 0.5 | ||||||
代號 | 輸出信號 | ||||||
| E1 | 4~20mADC | ||||||
| E2 | 0~10mADC | ||||||
| K1 | 4~20mA 帶HART協議 | ||||||
| K2 | 0~5VDC | ||||||
代號 | 插入桿長度 | ||||||
Lm | 單位米 | ||||||
代號 | 選型 | ||||||
M1 | 線性指示表 | ||||||
M2 | LCD數字顯示表 | ||||||
| M4 | 智能HART型 | ||||||
i | 本安型EXiaIICT6 | ||||||
d | 隔爆型EXdIIBT4 | ||||||
| P1 | 不銹鋼軟管 | ||||||
| P2 | 不銹鋼硬管 | ||||||
代號 | 過程連接形式 | ||||||
B2 | 螺紋安裝式M27×2 | ||||||
B3 | 不銹鋼法蘭DN50PN0.6 | ||||||
Y | 用戶約定 | ||||||

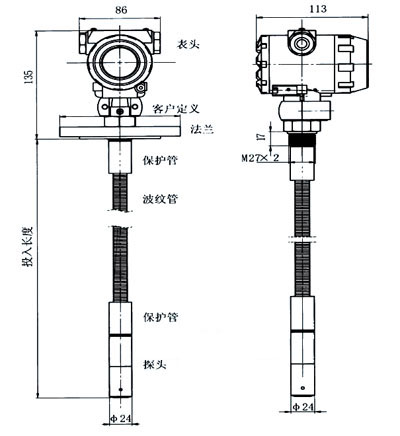

外形尺寸
軟管
