YPF系列膜片壓力表
膜片壓力表適用于測量有一定腐蝕性、粘稠介質和非結晶及非凝固的各種流體介質的壓力或負壓?？筛鶕?jù)測量介質對腐蝕性能的不同要求而選用不同材料的膜片?！ ⊥鈿び貌讳P鋼材料的儀表，可在工作環境較惡劣的情況下使
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
膜片壓力表適用于測量有一定腐蝕性、粘稠介質和非結晶及非凝固的各種流體介質的壓力或負壓。
可根據測量介質對腐蝕性能的不同要求而選用不同材料的膜片。
外殼用不銹鋼材料的儀表，可在工作環境較惡劣的情況下使用。
結構原理
儀表由測量系統（包括接頭、法蘭、膜片）、傳動機構、指示裝置和外殼組成。
在被測介質的壓力作用下，儀表的彈性元件（膜片）產生與壓力大小成正比的彈性變形一位移，借助連桿經傳動機構放大，由指示裝置指示被測壓力值。

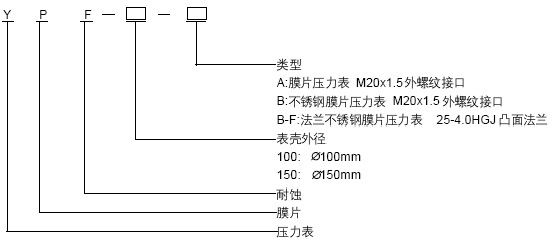

型號命名
四、技術參數
?、贉y(cè)量范圍、承壓部尺寸
| 型號 | 測量范圍 | 承壓部尺寸D1 |
| YPF-100A | 0～0.06；0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6；0～1.0；0～1.6；0～2.5； -0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3； -0.1～0.5；-0.1～0.9；-0.1～1.5； -0.1～2.4MPa | φ85 |
| YPF-100B YPF-100B-F | ||
| φ115 | ||
| YPF-150A | φ85 | |
| YPF-150B YPF-150B-F | ||
| φ115 | ||
| YPF-100B YPF-100B-F | 0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40； -1.6～0；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-0.8～0.8；-1.2～1.2；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20KPa | φ160 |
| YPF-150B YPF-150B-F | φ160 |
注：0～40，-40～0，±20KPa規格承壓部尺寸D1；為φ85
◆精確度等級：2.5
◆使用環境溫度：-40℃～+70℃；相對濕度不大于90%
◆溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
◆工作位置：垂直安裝
◆外殼防護等級：IP64
?、趯?dǎo)壓系統及外殼等主要零件材質
| 型號 | 導壓系統工程 | |||
| 膜片 | 法蘭接頭 | 密封墊圈 | 表殼材料 | |
| YPF-100A YPF-150A | Cr15Ni7Mo (PH15-7Mo) 316L(≤25KPa) | 1Cr18Ni9 | 丁腈橡膠 | 鑄鋁 |
| YPF-100B YPF-150B | 聚四氟乙烯 | 1Cr18Ni9 | ||
| YPF-100BF YPF-150BF | ||||

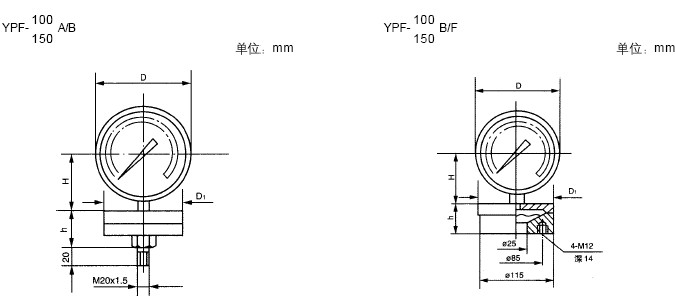

五、外形尺寸
| YPF-100A | YPF-100B | YPF-100B-F | YPF-150A | YPF-150B | YPF-150B-F | |
| D | φ100 | φ110 | φ110 | φ150 | φ160 | φ160 |
| H | 66 | 66 | 66 | 91 | 91 | 91 |
| h | 32 | 32 | 36 | 32 | 32 | 36 |
膜片壓力表常用型號
膜片耐震壓力表 YPN-60 0~0.6MPa 螺紋：M14×1.5
瀏覽：
上一篇：YB系列精密壓力表
下一篇：YEX-B系列不銹鋼膜盒電接點壓力表
