智能自整定PID調節儀(A系列)
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
A系列智能自整定PID調節儀是采用電腦推理和決策的新型人工智能控制儀表，廣泛適用于工業設備和生產過程中溫度、壓力、流量、物位、轉速、速度、濃度、濕度等各類工業參數的顯示與控制。該智能控制儀表匯集了本公司多年的工業控制理論和儀表制造經驗,將多種實用功能集成于一個產品之中,將經典控制理論和人工智能結合在一起,使本儀表能夠取得理想的控制效果，充分展現其獨到的多用性和實用性。
本儀表具有以下特點：
1、 多種信號輸入：可在現場按需要任意選擇：B、S、K、E、T、J、R、Wre3-25熱電偶；
PT100、PT100.1、Cu50、Cu100熱電阻；Ⅱ型、Ⅲ型線性電流、電壓；遠傳壓力變送器及
毫伏信號輸入。
2、 多種輸出類型：
1） 單相/三相5A可控硅過零觸發輸出，可直接驅動500W負載或600V/100A可控硅，以時間
比例（PWM）方式控制，輸出周期1～250秒可調。
2） 單相/三相10A固態繼電器控制輸出，輸出周期1～250秒可調。
3） 繼電器控制輸出，觸點容量220V/10A（阻性負載），輸出周期1～250秒可調
4） 模擬信號控制輸出，可選（4～20）mA、0～10mA或（1～5）V（與OUT值對應）
5） 模擬信號變送輸出,可選(4～20)mA、0～10mA或（1～5）V（與測量值對應，）
6） 繼電器報警輸出，有絕對值上下限報警、上下偏差報警、內外偏差報警等多種形式供選擇，
觸點容量220V/5A（阻性負載）。
7） 具有RS485或RS232通訊接口，RS485接口最多可聯機128臺，最遠通訊距離可達1200米。
3、 具有正作用（制冷）和反作用（加熱）兩種控制方式。
4、 可選擇是否需要熱電偶自動冷端補償?shù)墓δ堋?/p>
5、 具有2種可選的抑制過沖功能。
6、 具有標準/特殊二種PID參數自整定方式。
7、 采用高亮度數碼管顯示，或液晶顯示屏顯示。
1) 采用EEPROM對數據進行保護，最長保護時間可達100年。
2) 采用可調整數字濾波和抗脈沖干擾濾波等措施，抗串模干擾性能較好。
3) 采用開關電源、看門狗電路，可有效地防止電網電壓波動和強電干擾的影響。
8、 輸入、輸出與通訊電路采取相互隔離措施。
9、 故障報警功能：儀表A/D轉換器損壞、存儲器損壞、信號斷偶（開路）等，均會報警提示。
>主要技術參數
1. 顯示精度：0.5％F.S±1(字)
2. 顯示分辨力：熱電偶、PT100信號為1℃，PT100.1、Cu50、Cu100信號為0.1℃，線性信號為
0.001、0.01、0.1、1可選擇。
3. 輸出精度：繼電器報警值、回差值、偏差值同相應的設定值,模擬信號變送輸出為0.5％ 。
4. 輸入類型：熱電偶：B、S、K、E、T、J、R、Wre3-25
熱電阻：PT100、PT100.1、Cu50、Cu100
遠傳壓力傳感器：（30～350）Ω
壓力傳感器：0～200mV
線性輸入：Ⅱ型（0～10mA,0～5V）
Ⅲ型（4mA～20mA,1V～5V）
產品詳情

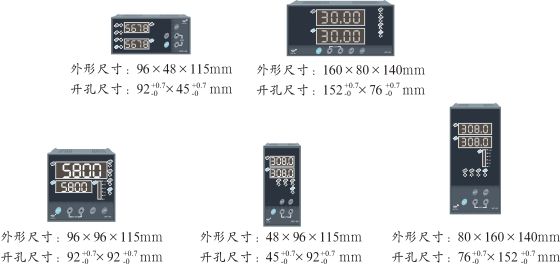

>儀表外形尺寸及開孔尺寸

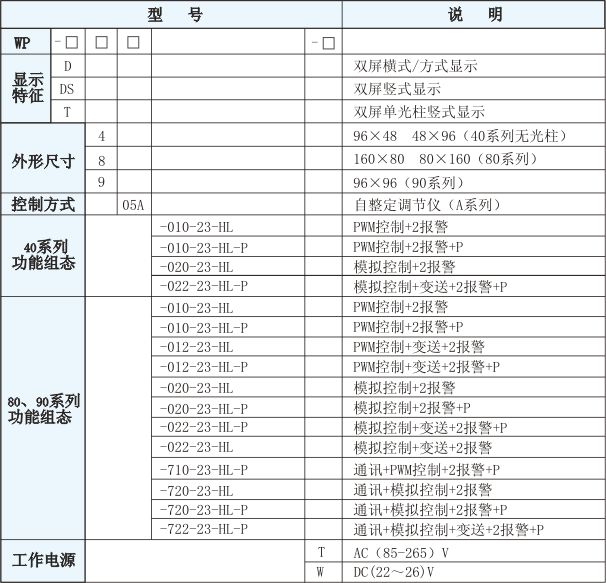

>選型表
>接線圖

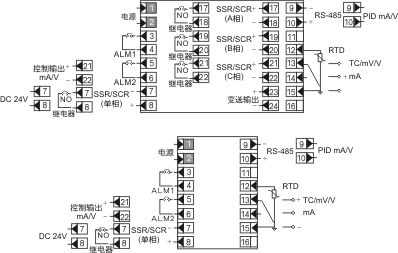

>>96×96,48×96儀表接線圖
★ 注：帶有饋電P輸出時請參閱隨機接線圖。
>>80×160儀表接線圖
★ 注：將豎表接線圖逆時針旋轉90°即為橫表(160×80)接線圖。

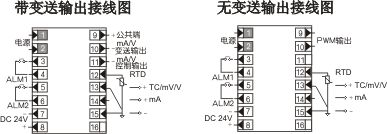

>>48×96儀表接線圖
★ 注：將豎表接線圖逆時針旋轉90°即為橫表(96×48)接線圖。
