NHR-5700系列多回路測量顯示控制

概述NHR-5700系列多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。雙

電話：021-69028098
傳真：021-69028066
郵箱：shkhyb@163.com

Description

概述

NHR-5700系列多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。
雙屏LED數碼顯示，PV顯示測量值，SV顯示當前通道號。
可巡回檢測8～16路測量信號，各輸入通道測量信號互不干擾。
具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度。
報警方式可選擇8路或16路“統一報警輸出”、“16路分別報警輸出”，“統一報警輸出”時通過參數設置可選擇帶記憶報警和不帶記憶報警功能，儀表面板帶LED報警指示燈。
變送輸出方式可以選擇“統一變送輸出”、“8路分別變送輸出”、“按指定輸入通道的采樣值變送”、統一變送、“16路采樣值加權平均變送”、“16路輸入最大值變送”、“16路輸入最小值變送”。
儀表數據刷新周期2秒/16路。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能。

儀表接線圖

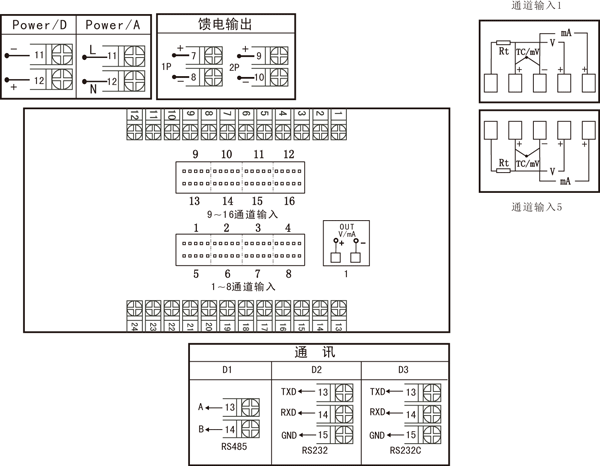

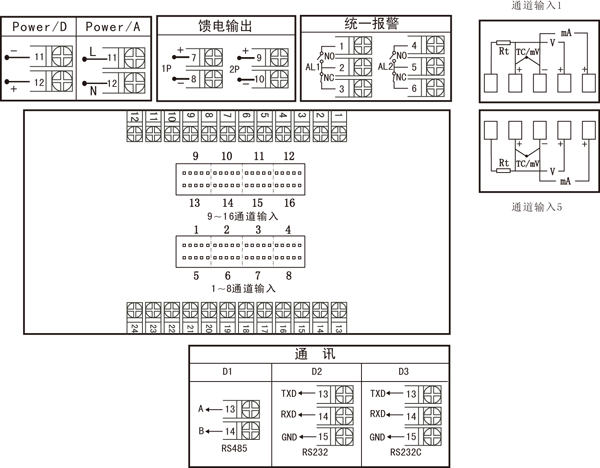

A、B、C型統一報警接線圖

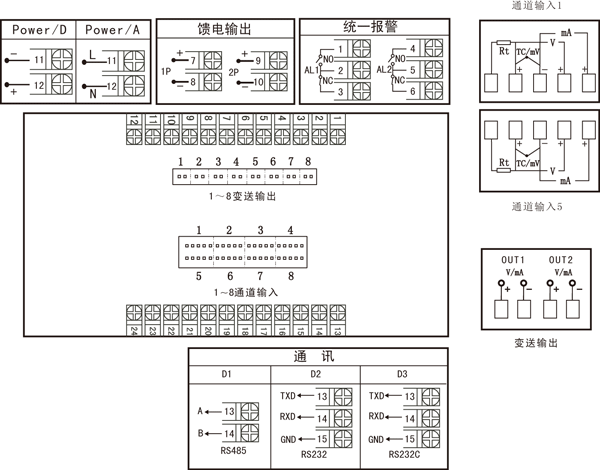

A、B型統一變送接線圖

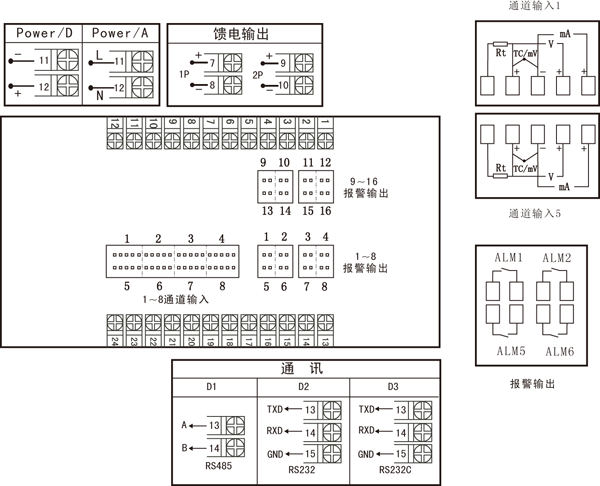

A、B型分別報警接線圖

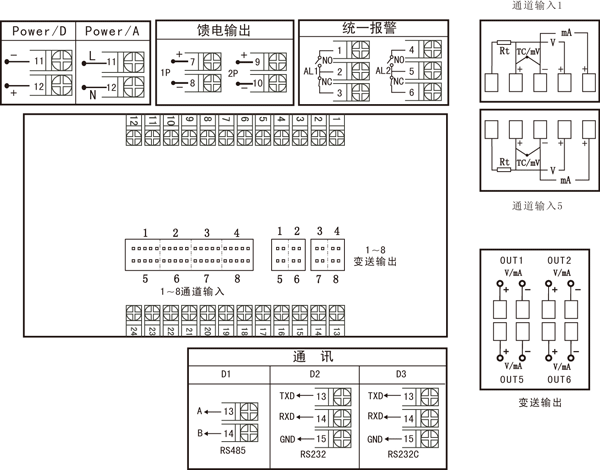

A、B型分別變送接線圖

C型分別報警接線圖

C型分別變送接線圖

注：統一變送輸出的接線端子在1號輸出端子上。

儀表選型

NHR-5710□-□-□/□/□/□( )-□-( )
8回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
NHR-5720□-□-□/□/□/□( )-□-( )
16回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①規格尺寸		②輸入分度號
代碼	寬高深	代碼	分度號（測量范圍）
A B C	16080136mm（橫式） 80160136mm（豎式） 9696136mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃）線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換特殊規格
③變送輸出
代碼	輸出類型（輸出方式）
X 0 1 2 3 4 5 00 01 02 03 04 05 8	無輸出 4-20mA(統一變送) 1-5V(統一變送) 0-10mA(統一變送) 0-5V(統一變送) 0-20mA(統一變送) 0-10V(統一變送) 4-20mA(分別變送) 1-5V(分別變送) 0-10mA(分別變送) 0-5V(分別變送) 0-20mA(分別變送) 0-10V(分別變送) 特殊規格
④報警輸出（繼電器接點輸出）
代碼	報警通道
X 1 2	無輸出統一報警分別報警
⑤通訊輸出
代碼	通訊接口（通訊協議）
X D1 D2 D3	無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口
⑥饋電輸出
代碼	饋電輸出（輸出電壓）
X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P（12/24）” 表示第一路12V，第二路24V饋電輸出。
⑦供電電源
代碼	電壓范圍
A D	AC100-240V(50/60Hz) DC 20-29V
⑧備注(無可省略)

備注：

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、因?yàn)閮x表的分別變送輸出口與分別報警口是共用的，所以可按以下方式選擇：
a、統一變送輸出+統一報警輸出
b、八路分別變送輸出+統一報警輸出
c、十六限分別報警輸出
3、NHR-5720儀表不帶分別變送和分別報警功能。
4、NHR-5720C儀表只能選擇統一報警功能。
5、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：NHR-5710A-27-0/1/X/X-A(統一變送輸出/和統一報警輸出)
例2：NHR-5720A-14-X/1/D1/X-A(統一報警輸出)
例3：NHR-5710A-14-X/2/D1/X-A(分別報警輸出)
例4：NHR-5710A-14-00/X/D1/X-A(分別變送輸出)
