徑向型雙金屬溫度計
工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。這種雙金屬溫度計儀表的測溫范圍是200~650℃，允許誤差均為標尺量程的1%左右。
雙金屬溫度計是利用兩種不同金屬在溫度變化時膨脹程度不同的原理工作的。

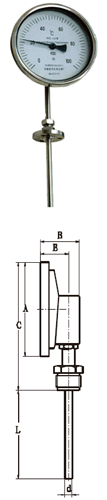

 | 型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
A | L | ||||||
WSS-310 | -80-+40℃
| 1．5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000
| 無固定裝置 | |
WSS-410 | Φ100 | ||||||
WSS-510 | Φ150 | ||||||
WSS-311 | Φ60 | 可動外螺紋 | |||||
WSS-411 | Φ100 | ||||||
WSS-511 | Φ150 | ||||||
WSS-312 | Φ60 | 可動內螺紋 | |||||
WSS-412 | Φ100 | ||||||
WSS-512 | Φ150 | ||||||
WSS-313 | Φ60 | 固定螺紋 | |||||
WSS-413 | Φ100 | ||||||
WSS-513 | Φ150 | ||||||
WSS-314 | Φ60 | 固定法蘭 | |||||
WSS-414 | Φ100 | ||||||
WSS-514 | Φ150 | ||||||
WSS-315 | Φ60 | 卡套螺紋 | |||||
WSS-415 | Φ100 | ||||||
WSS-515 | Φ150 | ||||||
WSS-316 | Φ60 | 卡套法蘭 | |||||
WSS-416 | Φ100 | ||||||
WSS-516 | Φ150 | ||||||
