Description
概述
在某些工業生產場合，由于腐蝕性介質的存在，熱電偶，熱電阻在使用中易被腐蝕損壞。
根據市場需求，本公司自90年代以來，開發了耐腐蝕熱電偶，熱電阻系列產品。該系列產品根據防腐性能及溫度范圍分為三種：a、在不銹鋼保護管的外層包裹F4涂層，該涂層具有良好的防腐性能，除了熔融金屬鋰，鉀，鈉，氫氟酸，氟化氯，氟化氧高流速的液氟外，它幾乎可抵抗其它所有化學介質的腐蝕，在0～250℃范圍內長期使用。b、鈦合金管：該管可在500℃以下耐海水，各種氯化物和次氯酸鹽，濕氯和氧化性酸、堿的腐蝕。c、搪瓷釉涂層，工作溫度高達1000℃。
該系列產品主要用于化工，造紙，印染等行業具有腐蝕性介質場合的溫度測量。
防腐熱電偶、熱電阻特點
1、防腐熱電阻采用多層防腐（防腐熱電阻防腐層保護管通常為厚壁316L或904L鋼管外整體燒結聚四氟乙烯層和耐磨防腐層）結構，防腐效果和使用壽命經國內諸多企業長期使用事實驗證。
2、防腐熱電阻的防腐層我公司采用國內先進的聚四氟乙烯整體燒結工藝燒結而成，解決了其他制造工藝無法避免的接縫容易泄露的問題，外觀光滑細膩；產品使用專用塑料防腐接線盒。此技術的應用使我公司防腐熱電阻及其他防腐儀表產品在無較大磨損環境中的平均使用壽命超過壹年。
3、我公司的防腐鉑電阻全部采用進口Pt100元件，整支產品性能穩定、可靠，使用壽命長于國內同類型防腐熱電阻數倍，能長期工作于-180℃～250℃溫度范圍內。
4、我公司的防腐熱電阻質量可靠，并因批量生產而價格平實，同時為儀表生產商提供OEM產品定制。
防腐熱電偶、熱電阻技術指標
1、聚四氟乙烯防腐層厚度1.0mm（也可由用戶指定）。PTFE耐老化、耐輻照、摩擦系數0.04、不燃性和不粘性
2、防腐熱電阻的熱響應時間：經防腐處理，熱響應時間變化約20%。
3、防腐層質量驗收檢驗：采用電火花微孔探傷檢測，電壓12kV，頻率1.6×106Hz不擊穿即為產品質量合格。
4、防腐熱電阻的工作壓力：防腐熱電阻固定方式為法蘭安裝時的最大使用壓力4.0MPa；防腐熱電阻為特氟隆螺紋連接時的最大使用壓力0.6MPa，安裝時用力適當，松緊適度，以免擰壞聚四氟乙烯固定螺紋。
5、防腐鉑電阻其他技術指標與普通工業鉑電阻相同。
防腐熱電偶、熱電阻的安裝注意事項
防腐熱電阻在安裝和運輸時必須確保防腐層不能破損或者受到外力撞擊，防腐層損壞將導致防腐熱電阻使用壽命縮短或完全失去防腐作用。
名 稱 | 分度號 | 測溫范圍（℃） | 允許偏差△t（℃） |
鎳鉻－鎳硅熱電偶 | K | 具體見規格表 | ±2.5或0.75%t |
鎳鉻－銅鎳熱電偶 | E | ||
鉑熱電阻 | Pt100 | ±(0.3+0.005t) | |
銅熱電阻 | Cu50 | -50～150 | ±(0.3+6×10-3t) |
品種規格
型 號 | 分度號 | 材料 | 測量范圍 ℃ | 保護管直徑mm | 規 格 mm |
WRKF-130 | K | F4 | 0～250 | 16+2 | 300×150 |
Ti | 0～500 | 16 | |||
WREF-130 | E | F4 | 0～250 | 16+2 | |
Ti | 0～500 | 16 | |||
WZPF-130 | Pt100 | F4 | -200～250 | 16+2 | |
Ti | -200～500 | 16 | |||
WZPF-131 | F4 | -200～250 | 12+2 | ||
Ti | -200～500 | 12 | |||
WZCF－130 | Cu50 | F4 | -50～150 | 12+2 | |
Ti | 12 |
選型表
| WRK | K分度號熱電偶 | |||||
| WRE | E分度號熱電偶 | |||||
| WZP | Pt100鉑電阻 | |||||
| WZC | Cu50銅熱電阻 | |||||
| 代號 | 偶絲對數 | |||||
| 1 | 單支；可省略 | |||||
| 2 | 雙支 | |||||
| 代號 | 說明 | |||||
| F | 耐腐型 | |||||
| 代號 | 安裝固定形式 | |||||
| 1 | 無固定裝置 | |||||
| 2 | 固定螺紋 | |||||
| 4 | 固定法蘭 | |||||
| 代號 | 接線盒形式 | |||||
| 2 | 防噴式接線盒 | |||||
| 3 | 防水式接線盒 | |||||
| 4 | 防爆式接線盒 | |||||
| 代號 | 保護管直徑 | |||||
| 0 | Φ18.5外保護管（鋼管Φ16+F46） | |||||
| 1 | Φ14.5外保護管（鋼管Φ16+F46） | |||||
| WRK | 2 | F | 2 | 3 | 1 | WRK2F-231 |
| WRE | F | 1 | 3 | 1 | WREF-131 | |
| WZP | 2 | F | 4 | 3 | 0 | WZP2F-430 |
| WZC | F | 2 | 3 | 0 | WZCF-230 | |

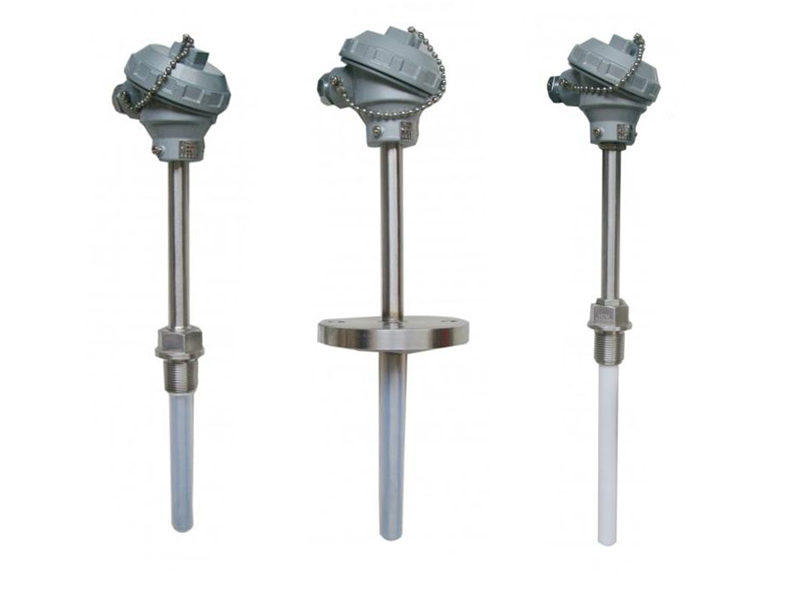

外形結構圖
無固定裝置 | 固定螺紋 | 固定法蘭 |
| | |
| WR□F－130/WZ□F－130/131 | WR□F－230/WZ□F－230/231 | WR□F－430/WZ□F－430/431 |
