壓簧固定式熱電偶
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
壓簧固定式熱電偶性能特點：
●適用于測量物體表面溫度
●熱響應時間快、測量準確
●結構簡單、易于安裝
概述
WRET-01型壓簧固定式鎳鉻-康銅（E型）熱電偶、通過壓簧將熱電偶端部與被測物的表面緊貼，以提高測量的可靠性和準確性，它與顯示儀表等配套使用，可直接測量0-400℃范圍內的溫度。熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點，適用于塑料擠出機、輕紡、食品等工業。
WRET-01壓簧固定式熱電偶結構原理

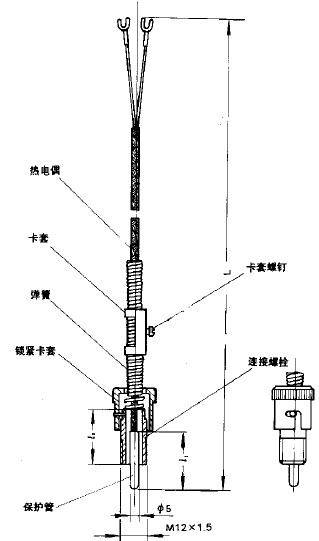

WRET-01型熱電偶的結構如上圖所示，由保護管，安裝螺栓、鎖緊卡套、彈簧及熱電偶導線等組成。
WRET-01型熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償，以及與顯示測量?jī)x表的連接方法均與一般熱電偶相同。
WRET-01壓簧固定式熱電偶安裝方法
WRET-01壓簧固定式熱電偶的安裝方法如上圖所示，固定安裝在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套。
WRET-01壓簧固定式熱電偶型號規格
| 型號 | 分度號 | 測溫范圍 | 熱響應時間 | 保護管材料 |
| WRET-01 | E | 0～400 | <5 | 不銹鋼 1Cr18Ni9Ti |
| 規格 | 連接螺栓ｌ2mm | |||
| 總長Lmm | 保護管ｌ1mm | 35或70 | ||
1000 1500 2000 2500 3000 3500 4000 | 30 30 30 30 30 30 30 | |||
1000 1500 2000 2500 3000 3500 4000 | 60 60 60 60 60 60 60 | |||
注：訂貨須寫明：1）產品名稱和型號；
2）總長和置深（L×ｌ1×ｌ2）；
3）分度號打“*”表示特殊規格訂貨。
