刀刃式、屏蔽刀刃式鎧裝熱電偶
刀刃式、屏蔽刀刃式鎧裝熱電偶主要用于石化、電力、冶金、機械和食品工業中，加熱爐的爐壁及爐管溫度測量。它采用定位卡，將測量端的刀刃形熱電偶固定在爐壁等部位，通過測量端把感受到的溫度轉換成熱電勢信號，送
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
刀刃式、屏蔽刀刃式鎧裝熱電偶主要用于石化、電力、冶金、機械和食品工業中，加熱爐的爐壁及爐管溫度測量。它采用定位卡，將測量端的刀刃形熱電偶固定在爐壁等部位，通過測量端把感受到的溫度轉換成熱電勢信號，送至顯示和調節儀表進行控制。以保證加熱爐的安全運行。
用途及特點
適用于加熱爐壁和爐管表面高溫場所的溫度測量。
技術參數表
| 熱電偶 | 測溫元件 | 測量端型式 | 外徑尺寸 | 使用溫度 | 外鞘材質 | 接線盒形式 | |
| 標記 | 名稱 | ||||||
| K | 單支 | 01DR | 刀刃式爐管表面接地型 | Φ12.7 Φ12 Φ10 Φ9.5 Φ8 Φ6 | 0～800℃ | 321 316 | 防水接線盒 |
| 02DR | 屏蔽刀刃式爐管表面型 | 0～1050℃ | Inconel600 GH3030 | ||||
型號命名
| WRKK | 鎧裝熱電偶K分度號 | |||
| T | 專用熱電偶 | |||
| □ | 測量端形式 | |||
| 01 | 刀刃式爐管表面接地型 | |||
| 02 | 屏蔽刀刃式爐管表面型 | |||
| DR | 刀刃式 | |||
| WRKK | T | 01 | DR | WRKKT-01DR/WRKKT-02DR |

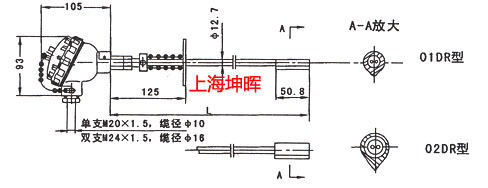

外形結構圖

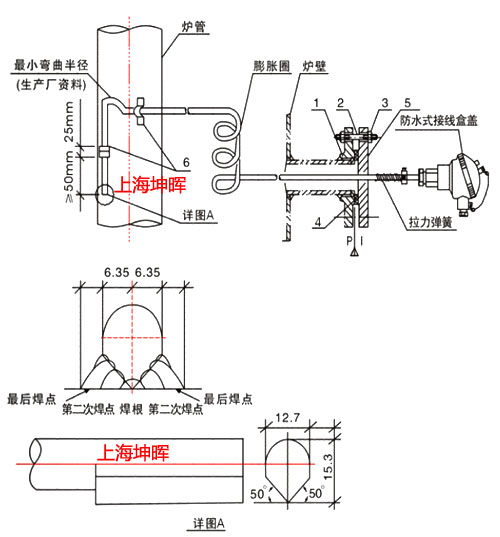

現場安裝圖
