防內漏套管式熱電偶
用途及特點 適用于煙氣溫度測量，當保護管磨損穿孔仍然防止有毒有害氣體泄漏。技術參數表熱電偶測溫元件外保護管工作溫度使用溫度K型S型R型單支耐磨套管0～1100℃2.5MPa選型表WRW:溫度傳感器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
用途及特點
適用于煙氣溫度測量，當保護管磨損穿孔仍然防止有毒有害氣體泄漏。
技術參數表
| 熱電偶 | 測溫元件 | 外保護管 | 工作溫度 | 使用溫度 |
| K型 S型 R型 | 單支 | 耐磨套管 | 0～1100℃ | <2.5MPa |
選型表
| WR | W:溫度傳感器 R:熱電偶 | ||||||||
| 代號 | 感溫元件材料 | ||||||||
| K | 鎳鉻一鎳硅，K分度號 | ||||||||
| S | S分度號|鉑銠10-鉑 | ||||||||
| R | B分度號|鉑銠10-鉑 | ||||||||
| 代號 | 結構形式 | ||||||||
| KG | 防內漏專用代號 | ||||||||
| 代號 | 偶絲對數 | ||||||||
| 1 | 單支 | ||||||||
| 2 | 雙支 | ||||||||
| 代號 | 接線盒形式 | ||||||||
| 3 | 防水式接線盒（防護等級IP65） | ||||||||
| 4 | 防爆式接線盒（防爆等級ExdIIBT4或dIICT6） | ||||||||
| 代號 | 測量端形式 | ||||||||
| 1 | 絕緣式 | ||||||||
| 2 | 接地式 | ||||||||
| 3 | 絕緣分離式（適用雙支） | ||||||||
| 代號 | 安裝固定裝置 | ||||||||
| B | 阻漏式 | ||||||||
| 代號 | 安裝固定形式 | ||||||||
| 1 | 無固定過程連接 | ||||||||
| 2 | 固定螺紋連接 | ||||||||
| 3 | 活動法蘭 | ||||||||
| 4 | 固定法蘭 | ||||||||
| 5 | 整體錐孔錐形溫度套管 | ||||||||
| 代號 | 保護管直徑 | ||||||||
| 0 | Φ16外保護管 | ||||||||
| 1 | Φ20外保護管 | ||||||||
| 2 | 特殊外徑尺寸溫度套管 | ||||||||
| WR | K | KG | 2 | 3 | 1 | B | 2 | 0 | WRKKG2-31B20 |

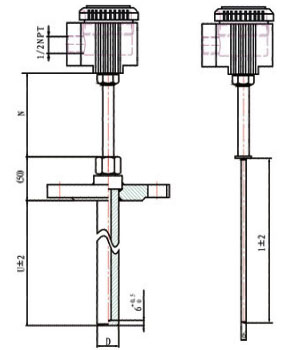

外形結構圖
