NHR-5810系列八路閃光報警器

概述NHR-5810系列八路閃光報警器是一種接點式聲光報警顯示儀表，具有電路簡單、元件少、可靠性高、抗干擾能力強、低功耗、低噪聲、EMC電磁兼容等特點，廣泛運用于電力、石化、冶金、輕工、制藥、航空等

電話：021-69028098
傳真：021-69028066
郵箱：shkhyb@163.com

Description

概述

NHR-5810系列八路閃光報警器是一種接點式聲光報警顯示儀表，具有電路簡單、元件少、可靠性高、抗干擾能力強、低功耗、低噪聲、EMC電磁兼容等特點，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
可同時檢測八路輸入信號，八路信號均采用大規模高亮度數碼管，報警儀將發出聲、光報警信號，并輸出報警接點。
可選擇接點式開路/閉路報警或TTL電平，輸入與主機光電隔離。
可支持RS485通訊接口，采用標準MODBUS RTU通訊協議。
具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。

主要技術參數

1. 八點報警信號輸入：TTL電平信號或者無源接點信號（常開常閉可設置）。
2. 輸出信號：八點發光報警指示，具有音響接點輸出報警，音響動作為接點閉合。
3. 輸出繼電器接點容量：AC 220V/3A；DC 24V/2A。
4. 確認方式：手動（音響報警消除）。
5. 工作條件：
a）環境溫度：0-50℃
b）相對濕度：≤85％RH
c）周圍空氣中不應含有腐蝕性氣體。
6. 工作電源：AC 100-240V(50/60HZ)，DC 24V(±10%)
7. 功耗：≤3W

儀表面板

儀表開孔尺寸儀表外形外形尺寸：寬*高*深：160×80×88mm

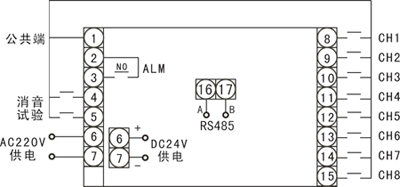

儀表接線圖

儀表選型

NHR-5810□-□-□-□
① ② ③ ④

①聲光報警方式		②輸入類型
代碼	聲光報警方式說明	代碼	輸入類型說明
A	八回路高亮度LED平面板顯示（燈光式）	A B C D	接點式閉路報警輸入接點式開路報警輸入標準TTL電平輸入特殊要求
③通訊方式		④供電電源
代碼	通訊輸出	代碼	電壓范圍
X D1	無輸出 RS485輸出	A D	AC 100-240V(50/60Hz) DC 24V (±10%)

備注：

1、特殊型號和要求的，請?zhí)峁┫嚓P(guān)技術參數，訂貨時請說明。
2、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：NHR-5810A-A-D1-A；
例2：NHR-5810A-C-X-D。
