NHR-3100系列單相電量表采用工業級元器件，所有與外界的連接都做了電氣隔離，內置抗雷擊保護電路和電源濾波器。專業的EMC設計，對裝置輸入電源、模擬和數字電源進行實時的監測，保證了其運行的可靠性。適用于成套智能配電柜、智能箱變的數據采集。 |
 主要功能參數 |
| 測量參數測量范圍測量誤差分辨力過載電壓0.0～500.0V/AC±(0.4%讀數+0.1%量程)0.1V120%電流0.01～5A/AC±(0.4%讀數+0.1%量程)0.001A120%有功功率U*I*COSΦPF=1.0；±(0.4%讀數+0.1%量程)0.1W 有功電能99999 MWh0.1Wh 無功功率U*I*SINΦPF=0.0；±(0.8%讀數+0.1%量程)0.1Var 無功電能99999 MVarh0.1Varh 視在功率U*I±(0.4%讀數+0.1%量程)0.1VA 視在電能99999 MVAh0.1VAh 功率因數0.000～1.000±0.020.001 工頻周波45～65 Hz±0.05Hz0.01Hz |

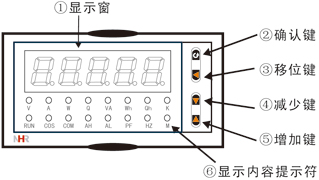

| 儀表面板 |
| 160*80mm(A型)96*96mm(C型)96*48mm(D型) |
|

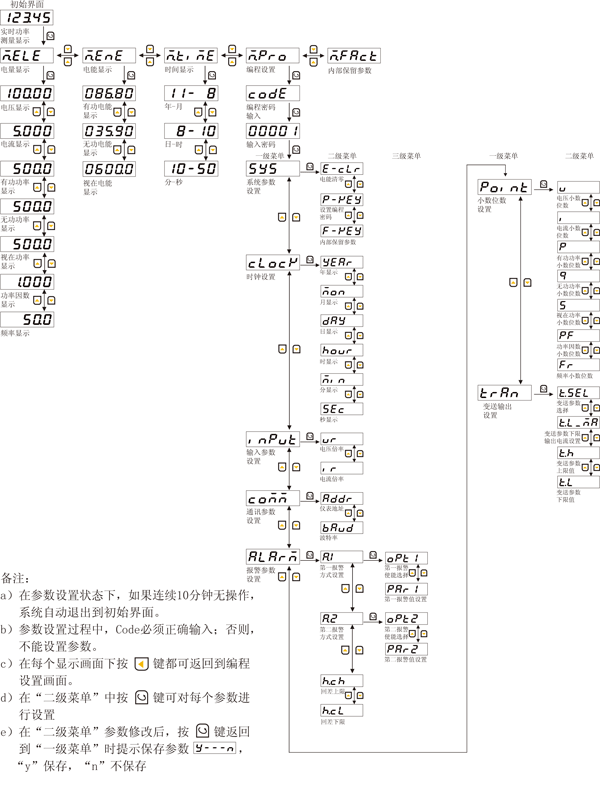

| 參數功能 |
 |

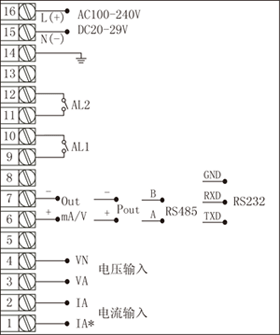

| 儀表接線圖 |

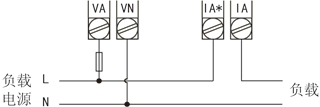

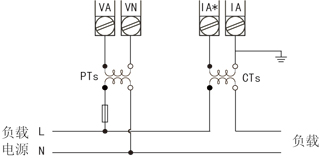

儀表總接線圖 儀表各輸入方式接線說明 1-2、單相兩線系統，采用1PT，1CT方式的接線圖 1-3、單相兩線系統，采用無PT，1CT方式的接線圖 |
 |
| 儀表選型 |
| NHR-3100□-□-□/□-□ ① ② ③ ④ ⑤ |
五位LED數碼顯示。
| ①規格尺寸 | ②輸入類型 | ||
| 代碼 | 寬*高*深 | 代碼 | 測量類型 |
| A C D | 160*80*130mm 96*96*130mm 96*48*130mm | I V W Ep E3P War Eq VA Es COS Hz | 交流電流 交流電壓 有功功率 有功電能 三相有功平衡功率 無功功率 無功電能 視在功率 視在電能 功率因數 工頻周波 |
| ③輸出類型 | |||
| 代碼 | 輸出類型(負載電阻RL) | ||
| X 0 1 2 3 4 D1 D2 PO 8 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS485通訊 RS232通訊 累積脈沖輸出 特殊規格 | ||
| ④報警輸出 | ⑤供電電源 | ||
| 代碼 | 報警路數 | 代碼 | 電壓范圍 |
| X 2 | 無輸出 2限報警 | A D | AC100～240V
（50/60Hz） DC20～29V |
| 備注： |
| 在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 型號舉例：NHR-3100A-W-0/2-A |
