SWP-LCD-MD多通道巡檢控制儀
SWP-LCD-MD多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。一、儀表特點： 1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
| SWP-LCD-MD多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。 |
| 一、儀表特點： |
| 1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現萬能輸入 |
| 2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。 |
| 3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。 |

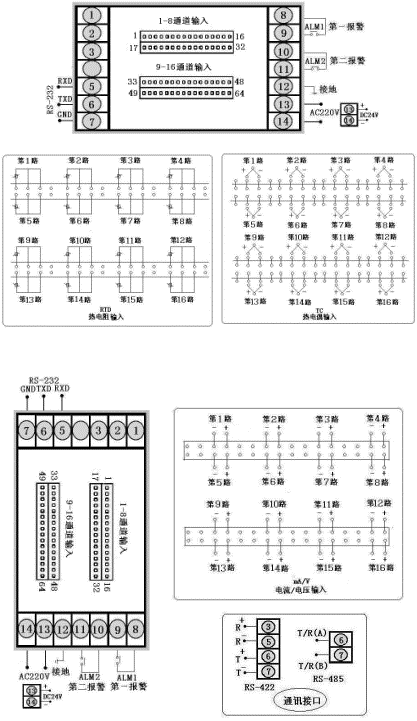

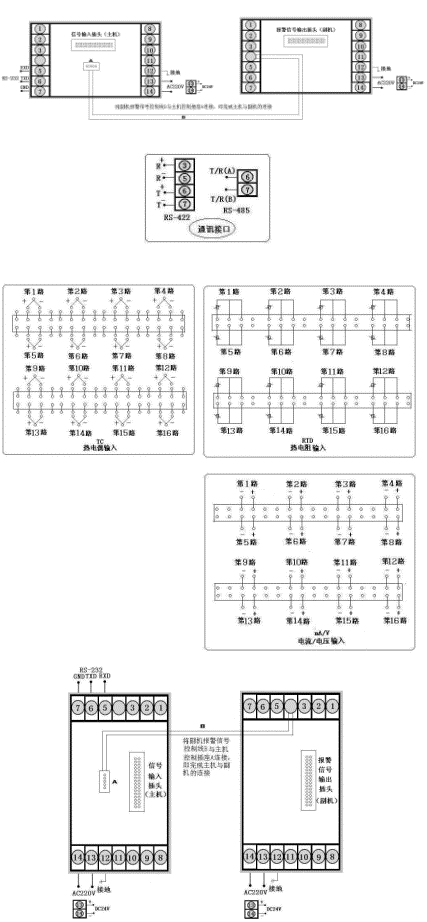

| 二、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖） |
| 型號 | SWP-LCD-M系列 | 接 線 圖 |
儀表 外形 | 儀表尺寸:160×80×140mm |  |
儀表 外形 | 儀表尺寸:80×160×140mm | |
| 型號 | SWP-MD808系列 | 接 線 圖 |
儀表 外形 |
儀表尺寸:160×80×140mm |  |
| 型號 | SWP-MS808系列 | |
儀表 外形 | 儀表尺寸:80×160×140mm |
三、SWP-LCD-M系列多通道巡檢測量控制儀型譜表
| 型 號 | 代 碼 | 說 明 | ||||||||||
| SWP-LCD- | □ □ □□- □ □ - □□ - □ □- □ -□- □ | 大屏幕帶背光液晶顯示儀表 | ||||||||||
| 儀表功能 | MD | 多通道巡回檢測儀表 | ||||||||||
| 外形尺寸 | 8 | 160×80mm（橫式） 80×160mm（豎式） | ||||||||||
| 控制作用 | □□ | 參見"控制作用" | ||||||||||
| 通訊方式 | □ | 參見"通訊方式" | ||||||||||
| 輸出方式 | □ | 參見"輸出方式" | ||||||||||
| 輸入類型 | □□ | 參見"輸入類型" | ||||||||||
| 第一報警方式 | □ | 參見"報警方式" | ||||||||||
| 第二報警方式 | □ | 參見"報警方式" | ||||||||||
| 報警記憶 | K | 帶報警保持功能（本頁注1）不帶報警保持功能 | ||||||||||
| 供電方式 | WT | DC24V供電AC90～265V供電 （開關電源）AC220V供電 | ||||||||||
| 外形特征 | S | 豎式橫式 | ||||||||||
★控制作用
| 選型代碼 | 06 | 07 | 08 | 09 | 14 |
| 控制作用 | 八路巡檢測量顯示 | 八路巡檢統一控制/報警輸出 | 八路巡檢分別控制/報警輸出 | 十六路巡檢測量顯示 | 十六路巡檢統一控制/報警輸出 |
| ★ 輸入類型 |
| 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
| 01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
| 02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
| 03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
| 04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
| 05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
| 06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
| 07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 全可切換輸入 | |
| 08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 報警方式
| 選型代碼 | N | H | L |
| 報警方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
★ 通訊方式
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 輸出方式
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
| 輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
| 注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。分別控制／報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相獨立或各通道均有一組相互獨立的變送輸出信號。 |
| ★ 型號舉例： |
| ①SWP-LCD-MD814-21-08-HL-K-W-S |
| 十六路巡檢統一控制/報警輸出，通訊方式為RS-232，輸出方式為繼電器輸入，輸入類型為Pt100，第一報警為上限報警，第二報警為下限報警，帶報警保持功能，DC24V供電，豎表。 |
| ②SWP-LCD-MD808-81-10-L-H-K-T |
| 八路巡檢分別控制/報警輸出，通訊方式為RS-485，輸出方式為繼電器輸入，輸入類型為Cu50，第一報警為下限報警，第二報警為上限報警，AC90～265V供電（開關電源），橫表。 |
