Description
SWP-LCD-SSR-M智能化64路巡檢儀是一種智能化多功能二次儀表，適合于對多輸入回路進行巡回檢測，報警控制及數據遠傳。
一、儀表特點
1、設計上吸納了當今電腦的結構思路，硬件上采用內帶快閃存儲器的新型微處理器，軟件上引入中文WINDOWS的框架思路。
2、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革，以中文菜單引導組態操作，以集中或分頁畫面顯示各通道的測量及報警結果，簡潔直觀地給人以"智能"的感受。
3、可接受多達64路同類型或不同類型被測輸入信號，根據用戶設定要求完成從信號采集，數據顯示，報警狀態及數據傳送的全過程。
二、儀表主要技術參數
| 輸入信號 | 模 擬 量熱 電 偶：標準熱電偶--K、E、B、S、J、T、We等熱 電 阻：標準熱電阻--Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等電 流：0～10mA、4～20mA電 壓：0～5V、 1～5V |
| 輸出信號 | 開關量輸出繼電器輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）可控硅控制輸出--SCR（可控硅過零觸發脈沖）輸出，400V/0.5A固態繼電器輸出--SSR（固態繼電器控制信號）輸出，6～9V/0.05A（電壓不可調）通訊輸出接口方式 --標準串行雙向通訊接口 RS-485 RS-232 RS-422等波特率 --300 pbs～28.8 kbps 儀表內部自由設定 |
| 特性 | 測量精度測量顯示精度：±0.2%FS±1字 或 0.5%FS±1字頻率轉換精度±1脈沖（LMS） 一般優于0.2％測量范圍-1999 ------ 99999字分 辨 率±1字顯示方式背光式大屏幕液晶（LCD）圖形顯示板顯示內容可由漢字，西文，數字等組成。通過面板按鍵可完成畫面翻頁，LCD畫面對比度/亮度調整等控制/報警報警畫面指示，蜂鳴器提示，可選擇繼電器帶回差ON/OFF輸出參數設定中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定保護方式設定參數永久保存，數據斷電保存，內置 WATCHING DOG 電路打印控制直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），打印接口為RS-232打印精度同儀表精度 |
| 使用環境 | 環境溫度0～45℃相對濕度≤85RH 避免強腐蝕氣體供電電壓AC90～260V--開關電源功 耗≤15W |
三、儀表外形及接線圖
| 型號 | SWP-LCD-SSR-M 64路系列 |
| 儀表外形 |
儀表尺寸:144×144×220mm 開孔尺寸:137×137mm 重 量:1000g |
接 線 圖 |  |

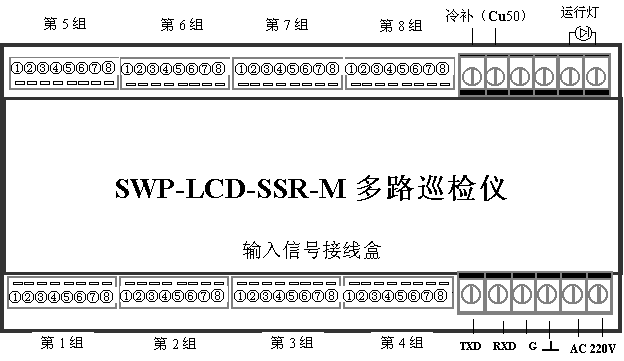

四、儀表輸入箱接線圖
| ★ 第１組中①②③④對應的輸入回路號為第1路；⑤⑥⑦⑧對應的輸入回路號為第2路； |
| 第２組中①②③④對應的輸入回路號為第3路；以此類推，最后為第16路。 |
| ★ 輸入信號接線圖 |
|

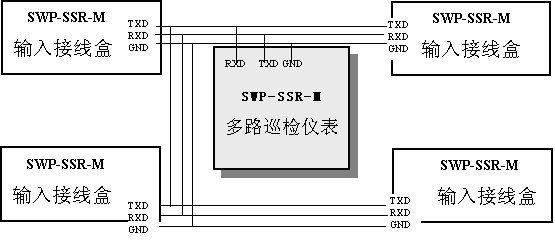

| ★ 儀表與輸入盒的連接 |
 |

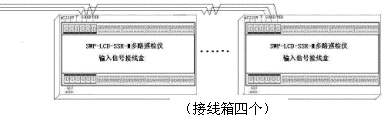

★ 每一接線盒最多可接32路輸出信號，每臺儀表主機最多可接4個接線盒--128路輸出。
五、SWP-LCD-SSR-M 64路巡檢儀型譜表
| 型 號 | 代 碼 | 說 明 | |||||||
| SWP-LCD-SSR | □ □ □□- □ □ - □□ - □ □ | 大屏幕帶背光液晶顯示儀表 | |||||||
| 儀表功能 | M | 多通道巡回檢測儀表 | |||||||
| 外形尺寸 | 8 | 144×144×220mm | |||||||
| 輸入通道數 | □□ | 參見"輸入通道數" | |||||||
| 通訊方式 | □ | 0:無通訊；2:RS-232；8:RS-485 | |||||||
| 輸出方式 | □ | 參見"輸出方式" | |||||||
| 輸入類型 | □□ | 參見"輸入類型" | |||||||
| 報警點數 | □ | 0-128 | |||||||
| 供電方式 | T | 220V供電 | |||||||
★ 輸入類型
| 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
| 01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
| 02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
| 03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
| 04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
| 05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
| 06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
| 07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
| 08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切換輸入分度號表
| 儀表編程代碼 | 輸入類型 | 儀表編程代碼 | 輸入類型 | 儀表編程代碼 | 輸入類型 | 儀表編程代碼 | 輸入類型 | 儀表編程代碼 | 輸入類型 |
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～ 5 V開方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5 V開方 |
| 03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20mA開方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA開方 |
★ 輸入通道數
| 選型代碼 | 16 | 32 | 48 | 64 |
| 控制作用 | 16路輸入 | 32路輸入 | 48路輸入 | 64路輸入 |
★ 輸出方式
| 選型代碼 | 0 | 1 | 2 | 3 | 4 |
| 報警方式 | 無繼電器輸出 | 統一報警輸出 | 分別上、下限報警輸出 | 上限或下限報警輸出 | 特殊規格（請注明） |
注：特殊規格： SSR――固態繼電器輸出 SCR――可控硅過零觸發脈沖輸出
| ★ 型號舉例： |
| SWP-LCD-SSR-M816-22-09-16-T |
| 16路輸入通道，通訊方式為RS－232，輸出方式為分別上、下限報警輸出，輸入類型為PT100.1，報警輸出點數為16，供電方式為開關電源。 |
